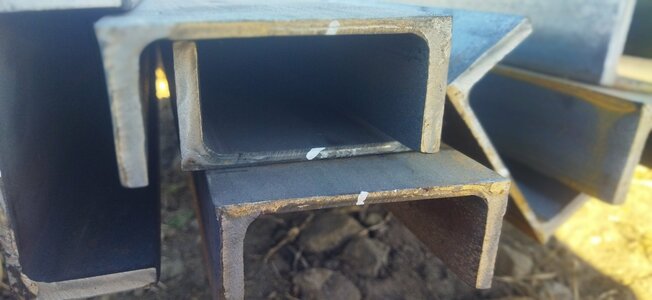

Швеллер — это длинная стальная балка с сечением в форме буквы «П». Простая форма обеспечивает выдающуюся жесткость. Швеллер эффективно сопротивляется изгибу и сжатию, выдерживает нагрузки, которые другим профилям не под силу.
Из швеллеров собирают скелеты зданий и мостов, создают опоры для коммуникаций. П-образным профилем усиливают ответственные узлы в машиностроении, вагоностроении.
Швеллеры различаются по способу производства, точности, размеру, углам наклона полок. Эта статья поможет вам разобраться в видах, стандартах, маркировке швеллеров.
Профиль швеллера напоминает букву «П». Ее вертикальная перекладина — это стенка. Два горизонтальных «крыла» — это полки. Вся сила этой формы в правильном распределении нагрузки. Когда давление или вес действуют на швеллер, стенка берет на себя основной изгиб. Полки ему сопротивляются, создавая мощный силовой контур. Такая геометрия превращает простой металл в жесткий и очень устойчивый брус.
Главный козырь швеллера — прочность. Если сравнить его с металлическим уголком или трубой похожего веса, швеллер окажется устойчивее к поперечному изгибу. Это его прямое назначение.
Швеллер универсален. Его легко монтировать. Полки дают удобную плоскость для сварки или для болтового соединения. К ним просто крепить другие элементы конструкции.
Конструкторы ценят швеллер за оптимальный баланс. Он дает высокую несущую способность, но при этом не утяжеляет конструкцию лишним металлом. Это экономически выгодно.
Наконец, швеллер долговечен. Изготовленный из обычной углеродистой стали, он прослужит годы. Если использовать легированную или нержавеющую сталь, он сможет противостоять агрессивной среде, серьезным нагрузкам и коррозии. Его жизнь станет еще длиннее.
Цифры в названии швеллера — это его высота в сантиметрах. Швеллер 10П имеет высоту 10 см. Швеллер 20У — 20 см.
Буквы рядом с цифрой раскрывают особенности формы.
- «П» означает, что внутренние грани полок строго параллельны. Это самый распространенный тип.
- «У» указывает на уклон внутренних граней полок. Такие швеллеры производят по старым, но актуальным стандартам.
- «Л» говорит о легкой серии. Такой швеллер имеет ту же высоту, но более тонкие стенку и полки. Его используют для менее нагруженных конструкций.
- «Э» отмечает экономичную серию. Производитель оптимизировал распределение металла. Такой профиль сохраняет прочность, но его вес немного меньше.
Зная эти базовые обозначения, вы сможете выбирать профиль, который точно подходит для вашей задачи.
На первый взгляд все швеллеры кажутся похожими. Все они напоминают стальную букву «П». Но, профиль, который вы выбираете для каркаса теплицы, отличается от того, что держит мостовую балку. Разница — в способе изготовления и геометрии.
Именно эти два критерия лежат в основе классификации.
Способ производства напрямую влияет на прочность, применение и цену.
Горячекатаные швеллеры производят по ГОСТ 8240. Раскаленную стальную заготовку пропускают через ряд валков, которые формируют П-образный профиль. Таким методом создают металл с очень плотной внутренней структурой. Эти швеллеры обладают максимальной несущей способностью. Их используют в самых ответственных местах, там, где требуется абсолютная надежность — в колоннах, балках перекрытий, фермах мостов.

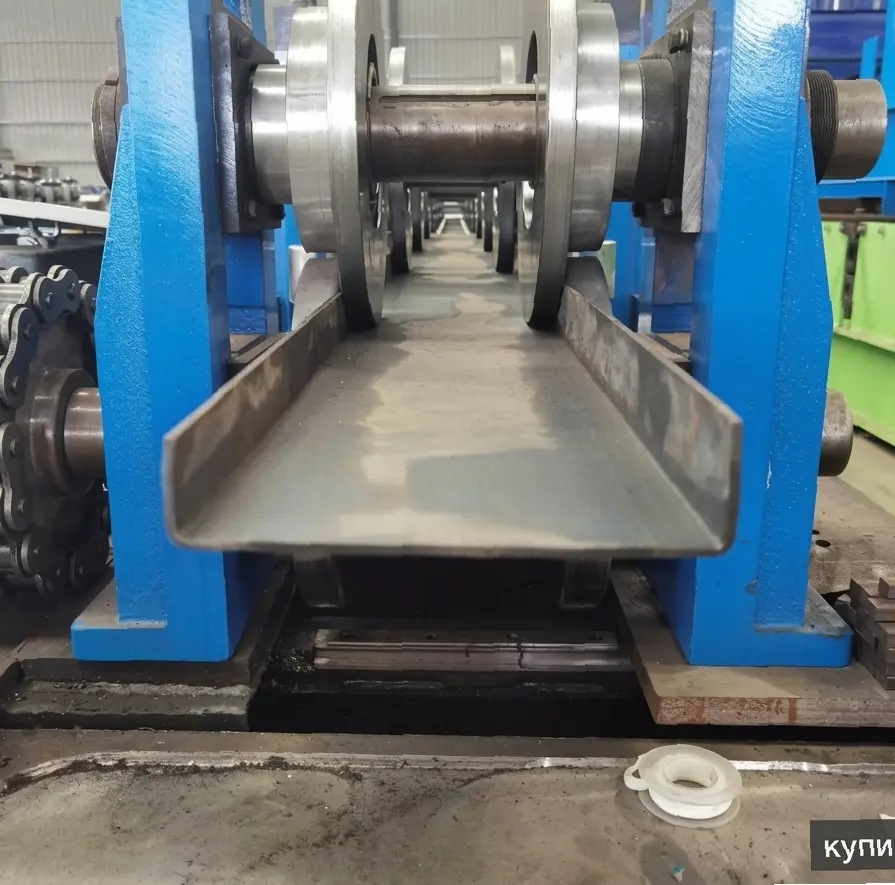

Гнутые швеллеры изготавливают по ГОСТ 8278 из готовой стальной ленты или листа. Холодный металл пропускают через формовочные станки. Они сгибают лист, придавая ему нужную форму. Такие швеллеры бывают равнополочными и неравнополочными. Они уступают горячекатаным в прочности, но часто выигрывают в цене и разнообразии размеров. Их применяют для легких каркасов, декоративных элементов, стоек и обшивки. Это популярный выбор для строительства ангаров, павильонов, монтажа наружной рекламы.
Специальные швеллеры производят по отдельным нормативам, например, ГОСТ 19425-74. Такие профили проектируют под конкретные задачи в вагоностроении или тяжелом машиностроении. Их форма и параметры часто уникальны.

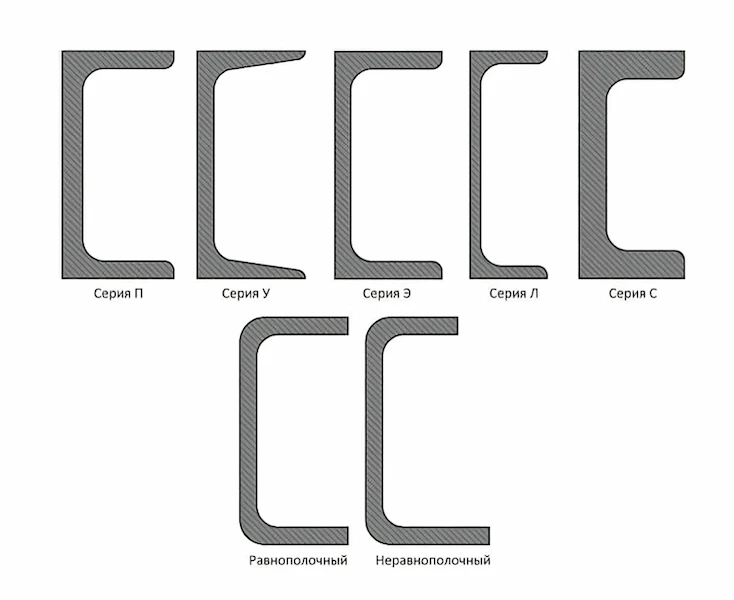

Внутренняя геометрия полок швеллера — это не просто формальность, а важный конструктивный признак. По этому признаку горячекатаные швеллеры делят на две основные серии.
Серия «П» — это швеллер с параллельными гранями полок. Его внутренние стенки идут строго вертикально, создавая четкую прямоугольную нишу. Такая форма очень технологична. К ровным полкам проще крепить другие элементы конструкции с помощью болтов или сварки. Это универсальный и самый распространенный вариант, который подходит для большинства строительных задач.
Серия «У» — это швеллер с уклоном внутренних граней. Его полки сужаются от основания к краю. Такая форма — наследие старой технологии прокатки, но она имеет практический смысл. Уклон граней часто позволяет добиться более рационального распределения металла. Некоторые специалисты отмечают, что такой профиль в отдельных случаях может обладать несколько повышенной жесткостью. Он хорошо зарекомендовал себя в несущих конструкциях, где важна максимальная устойчивость.
Выбирая между «П» и «У», помните о простоте монтажа. Для большинства каркасов, где нужно удобно стыковать детали, чаще берут серию «П». Если ваш проект требует специфических параметров жесткости, то стоит рассмотреть серию «У». Всегда уточняйте в технических данных конкретные характеристики выбранного профиля, ведь ключевые различия часто кроются в цифрах.
Точность проката — это показатель того, насколько геометрия готового швеллера близка к идеальным расчетным размерам. Допустимые отклонения регламентируют стандарты. Чем выше точность, тем меньше этих отклонений. Этот параметр обозначают буквами — «А», «Б» или «В».
Представьте, что вы собираете металлический конструктор. Если детали сделаны не совсем точно, то их будет сложно состыковать. Швеллер высокой точности проката «А» — это и есть такая идеальная деталь. Его используют в конструкциях, где важна четкая геометрия. Например, в машиностроении для сборки ответственных узлов или в каркасах, где все элементы должны плотно прилегать друг к другу.
Швеллер повышенной точности «Б» — это надежный компромисс. Его применяют в общем строительстве, для изготовления металлоконструкций и ферм. Его параметы стабильны и предсказуемы.
Швеллер обычной точности «В» подходит для работ, где небольшие отклонения в размерах не критичны. Его часто используют для вспомогательных элементов, ограждений или усиления конструкций.
Выбирая точность, ориентируйтесь на задачу. Для сборки сложного оборудования или точного каркаса нужна категория «А». Для возведения строительных балок или опор чаще всего достаточно категории «Б».
От марки стали зависят прочность, долговечность и область применения швеллера.
- Углеродистая сталь, например, марки Ст3 обеспечивает хорошую прочность. Такие швеллеры используют в большинстве строительных конструкций, каркасах и опорах, где нет экстремальных нагрузок или агрессивной среды.
- Низколегированная сталь, такая как 09Г2С, содержит специальные добавки. Они увеличивают прочность, стойкость к низким температурам. Швеллеры из этой стали выбирают для ответственных объектов в регионах с суровым климатом, для большепролетных конструкций и элементов, работающих под повышенным давлением.
- Нержавеющая сталь — это решение для особых условий. Она противостоит коррозии, действию химических сред и высокой влажности. Такие швеллеры незаменимы в пищевой промышленности, химических производствах, в архитектуре и при работе на открытом воздухе без дополнительной защиты.
- Алюминиевые сплавы используют для создания легких швеллеров. Они не ржавеют и имеют малый вес. Их применяют там, где важна легкость конструкции и коррозионная стойкость — в декоративных элементах, каркасах выставочных стендов, транспортном машиностроении и некоторых архитектурных решениях.
Основные параметры — высота профиля, ширина полки и толщина стенки. Например, популярный швеллер 20П имеет высоту 200 миллиметров, ширину полки 70 миллиметров и толщину стенки около 7 миллиметров.
Номер профиля — это его ключевая характеристика. Он примерно равен высоте в сантиметрах. Давайте рассмотрим несколько примеров из обширного сортамента. Швеллер 8П или 8У — это легкий профиль высотой 80 миллиметров. Его часто применяют для ненагруженных каркасов или перегородок.
Швеллер 12П высотой 120 мм. считается универсальным, подходит для многих строительных каркасов. Для серьезных несущих балок и колонн выбирают швеллер 20П. Самые мощные конструкции, мостовые фермы или опоры делают из швеллера 30У высотой 300 миллиметров.
Стандартная длина швеллера обычно составляет 6 или 12 метров. На производстве также предлагают мерные и немерные длины. Это помогает сократить отходы металла при раскрое.
Технические таблицы ГОСТ содержат не только габариты, но и такие важные параметры, как момент инерции и момент сопротивления. Эти цифры обозначают, какую нагрузку швеллер выдержит на изгиб. Еще в таблицах указывают массу одного погонного метра. Она нужна для оценки общего веса конструкции и расчета стоимости.
Швеллер можно встретить повсюду. Его применение начинается с фундамента здания и заканчивается элементами дизайна.

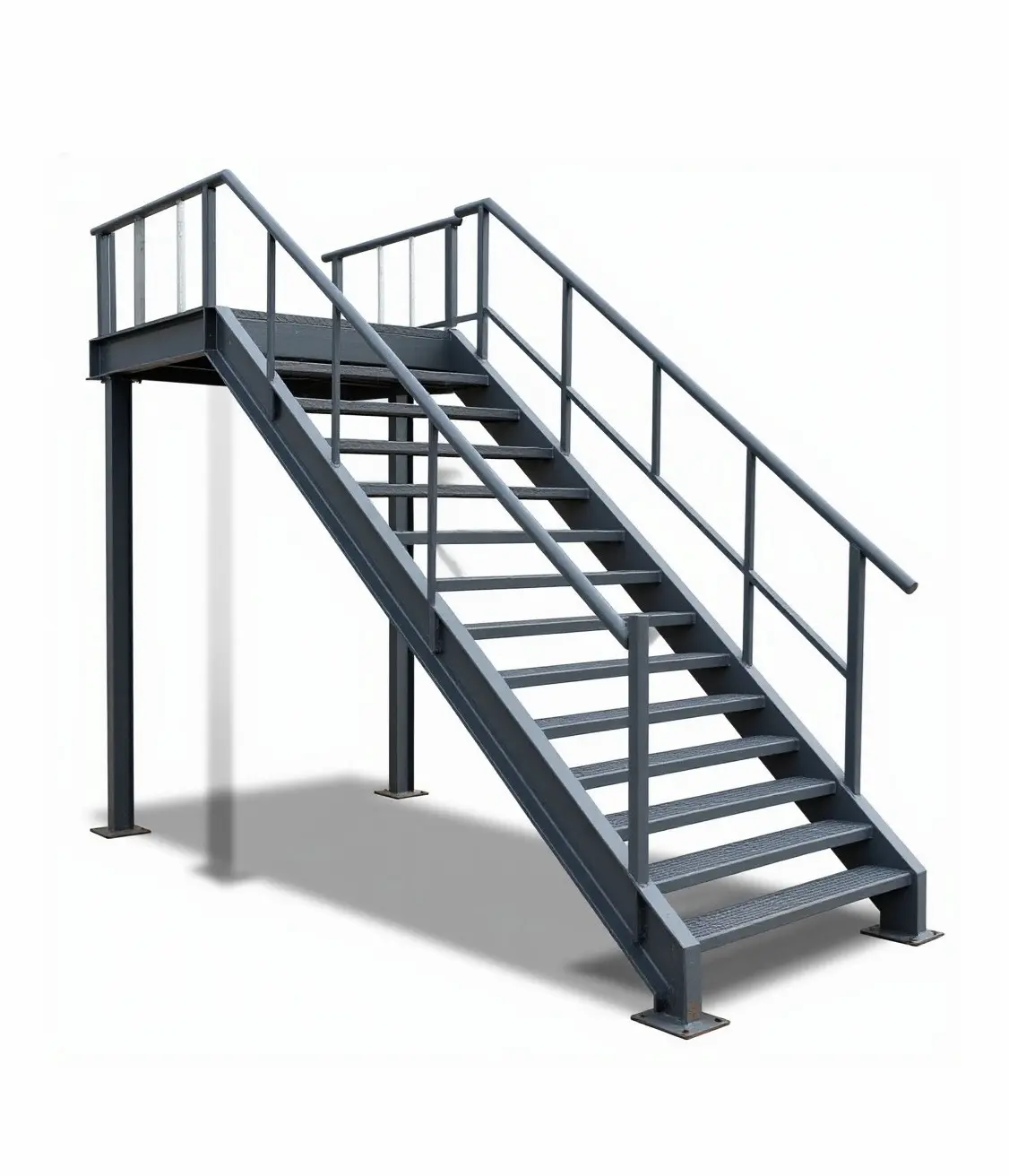

- Строительство, инфраструктура. Из швеллеров собирают мощные каркасы для производственных цехов, торговых ангаров, многоэтажных зданий. Он работает как несущая колонна, балка перекрытия или как элемент большой фермы или арки. Швеллером усиливают оконные, дверные проемы, из него делают перемычки, лестничные каркасы.
- Мостостроение. Без него не обходится мостостроение, сооружение опор для линий электропередач и монтаж дорожных ограждений.
- Машиностроение. Швеллер формирует силовой скелет. Он служит основой для рам грузовых автомобилей, сельскохозяйственной техники, тяжелых прицепов. Из специальных швеллеров создают каркасы железнодорожных вагонов, элементы судовых конструкций, прочные и жесткие основания для промышленных станков и другого оборудования.
П-образный профиль полезен и в других сферах. Из него собирают прочные стеллажи и складские системы. Он образует несущий каркас для крупных рекламных щитов, световых коробов. Швеллер используют для изготовления каркасов ворот, заборов, а также в качестве основы для малых архитектурных форм в городском дизайне.
Выбор швеллера напоминает подбор инструмента. Нужно точно знать задачу. Следуйте простому алгоритму, чтобы не ошибиться.
- Определите тип нагрузки. Поймите, будет ли швеллер работать на изгиб как балка, на сжатие как колонна или на растяжение. Учитывайте, статичная это нагрузка или динамичная, с вибрацией.
- Рассчитайте требуемую несущую способность. Всегда закладывайте разумный запас прочности. Для ответственных конструкций — перекрытия, опорные колонны, консоли — этот расчет должен выполнить профессиональный инженер. Экономия на этом этапе рискованна.
- Выберите способ производства. Если элемент несущий, берите горячекатаный швеллер. Для легких каркасов, обшивки или декоративных элементов подойдет гнутый профиль.
- Выберите материал. Для обычных условий внутри помещения достаточно углеродистой стали. Для улицы, особенно в регионах с холодными зимами, рассмотрите низколегированную сталь. Для агрессивной среды потребуется нержавейка.
- Используйте таблицы сортамента. Найдите номер профиля, чьи геометрические и прочностные характеристики соответствуют вашим расчетам.
- Убедитесь, что маркировка на партии соответствует ГОСТ. Осмотрите несколько профилей. На них не должно быть глубоких трещин, раковин или заметной кривизны.
- Обратите внимание на поверхность. У горячекатаного швеллера допустима окалина. У гнутого профиля срез должен быть ровным, а поверхность без заломов.
Эти простые действия помогут вам получить именно тот материал, который обеспечит надежность вашей конструкции.
Швеллер — один из фундаментальных элементов в строительстве и промышленности. Его простая П-образная форма доказала свою эффективность в самых разных условиях.
Грамотный выбор швеллера влияет на прочность, безопасность и конечную стоимость вашего проекта. Понимание разницы между горячекатаным и гнутым профилем, знание марок стали и умение читать сортамент экономят время и ресурсы.
Если ваша задача выходит за рамки типовой, например, вам нужна нестандартная консоль или расчет сложной фермы, то советуем обсудить проект с инженером-конструктором. Профессионал выполнит точный расчет нагрузок, подберет оптимальное сечение. Всегда сверяйтесь с действующими ГОСТ, технической документацией.
Буква «П» означает параллельные грани полок. Буква «У» — уклон внутренних граней. Разная форма влияет на распределение нагрузки и жесткость. Швеллер «П» проще в монтаже, к его полкам легче крепить другие элементы. Швеллер «У» иногда обладает несколько повышенной жесткостью из-за особенности распределения металла.
Горячекатаный швеллер прочнее. Его производят из раскаленной заготовки, что сохраняет целостность структуры металла. Гнутый швеллер делают из холодного листа, сгибая его. В местах изгиба могут возникать напряжения. Для несущих элементов всегда выбирают горячекатаный профиль.
Для этой задачи обычно нужен горячекатаный швеллер. Его номер чаще всего начинается от 12 и выше. Конкретный размер зависит от ширины проема, толщины стены, ожидаемой нагрузки сверху. Для надежности расчет лучше доверить конструктору, который учтет все особенности вашего дома.
Найдите в таблицах ГОСТ вес одного погонного метра выбранного швеллера. Умножьте этот вес на общую длину всех профилей в вашей конструкции. Не забудьте прибавить вес других элементов. Этот расчет поможет оценить общую массу и нагрузку на основание.
Для швеллеров из черной углеродистой стали обработка обязательна. Без защиты металл начнет ржаветь на улице или во влажном помещении. Самый распространенный способ — качественная окраска после грунтовки. Для сложных условий выбирайте оцинкованный профиль или швеллер из нержавеющей стали, они не требуют дополнительной защиты.
