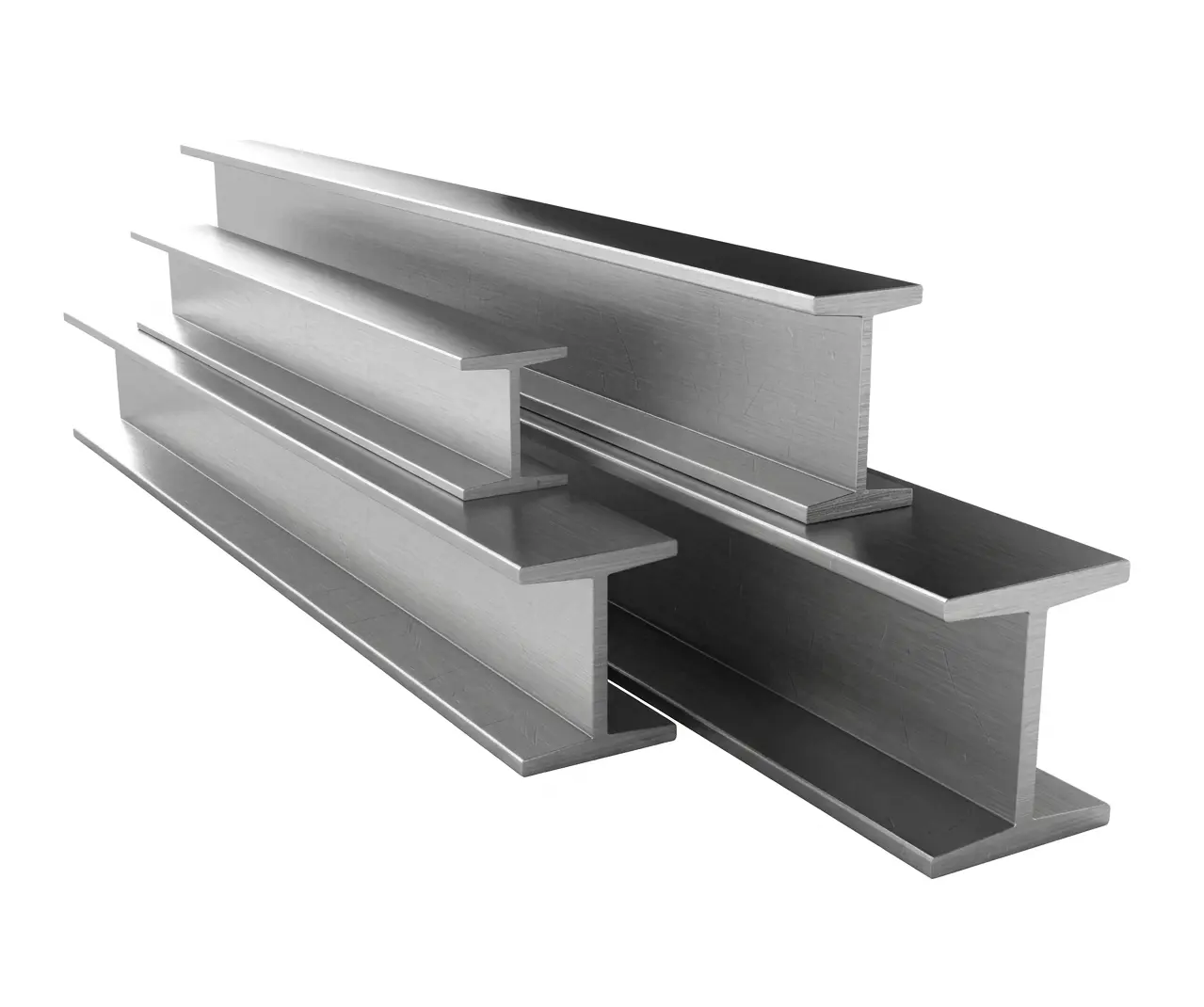

Двутавр — это металлический профиль с «Н»-образным сечением. Две параллельные полки, жестко связанные стенкой, превращают балку в идеальное ребро жесткости.
Благодаря своим конструктивным особенностям, обладает повышенной прочностью. Востребован в строительной сфере. Используется для возведения капитальных сооружений.
Это стальной н-образный профиль. Две широкие полки сверху и снизу соединены стенкой. В местах перехода есть галтели — плавные закругления, которые снимают внутренние напряжения.
На рынке металлопроката чаще всего встречаются две разновидности двутавра.

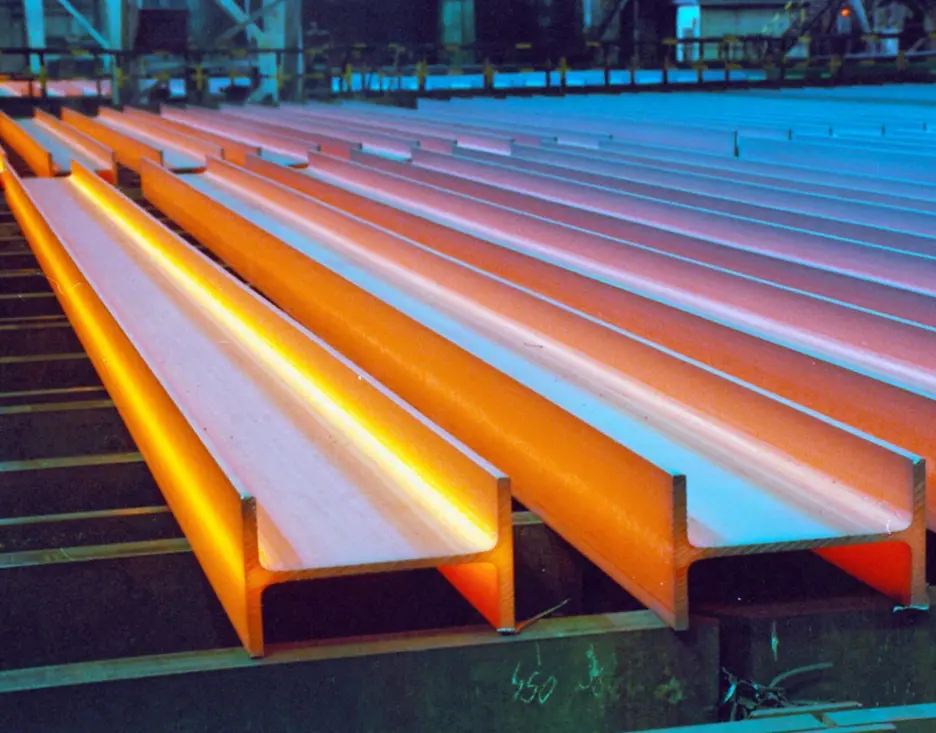

Изготавливается методом проката стали при повышенных температурах. Технология производства исключает наличие сварных соединений. В материале отсутствуют зоны термического влияния. Структура остается однородной по всей длине.
Цельное изделие формируется из единой заготовки. Отсутствие дефектов, характерных для сварных соединений, повышает усталостную прочность.
По способности выдерживать изгибающие воздействия горячедеформированный прокат превосходит аналоги. Он в 30 раз жестче, чем прямоугольная труба аналогичного d.
В цельной двутавровой балке нет швов, которые обычно становятся зонами потенциального разрушения под давлением. Технические параметры строго соответствуют правилам ГОСТ. Коробление, иные искажения исключены. Это гарантирует заданный химический состав стали, ее механические характеристики.

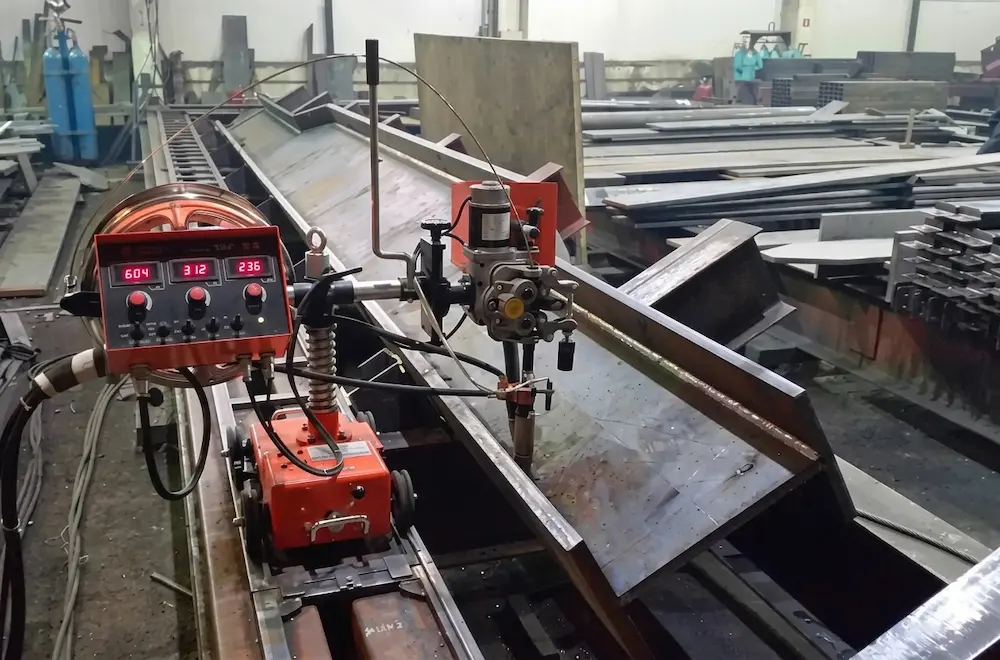

Двутавр собирают из трех отдельных листовых заготовок. Он может быть любого размера. Однако платой за такую технологическую гибкость становится наличие швов. Локальный нагрев при сварке может вызвать коробление листов, появление остаточных деформаций. Поэтому каждый соединение необходимо тщательно проверять, чтобы исключить возможность появления внутренних дефектов — непроваров, трещин или пор.

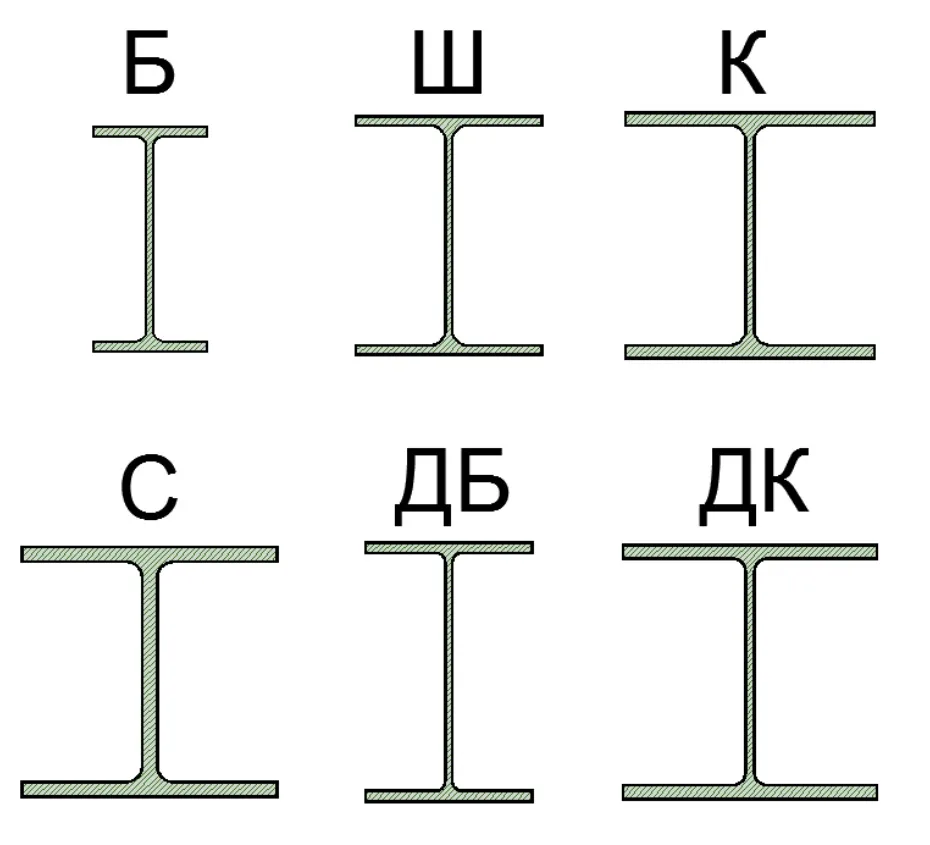

Не существует универсального варианта профиля, одинаково эффективно работающего в любых условиях. Согласно ГОСТ Р 57837-2017, двутавр делится на несколько ключевых типов.
Это самый распространенный тип. Его высота (h) примерно в два раза превышает ширину (b). Такое соотношение обеспечивает максимальный момент стойкости при изгибе в вертикальной плоскости.
Из таких двутавровых балок возводят перекрытия, ригели и иные элементы, где основное давление действует перпендикулярно продольной оси,
У профилей серии Ш ширина приближается к высоте. Это дает качественно иную жесткость — двутавр начинает эффективно сопротивляться нагрузкам не только сверху.

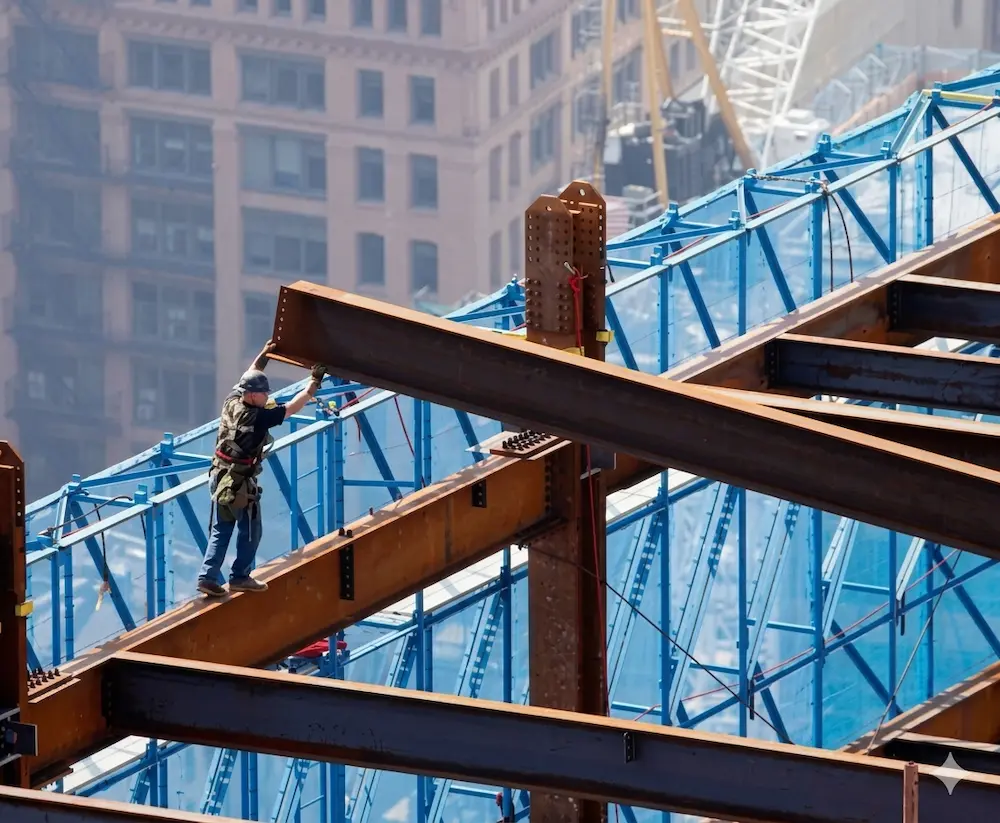

Подобные двутавры подходят для строительства каркасов зданий, элементов, работающих на косой изгиб, колонн.
Радиусы инерции относительно осей X и У у балок с сечением в виде квадрата максимально сближены. Из них делают колонны, мощные стойки, элементы высотного строительства.
Двутавровые балки бывают равнополочными —с одинаковыми полками и неравнополочные —с разной.
В нашем магазине вы можете купить двутавровые балки, рифленый лист, рабицу, алюминиевый, стальной прокат в листах, рулонах, винтовые сваи, электросварные трубы, холоднокатаный, гнутый металл, заглушки, гладкую, окрашенную продукцию и другие металлоизделия.
Гарантируем быстрый подбор, доступные цены, обратную связь. Менеджер поможет определить нужное количество, предоставит полную информацию о наличии на складе.
Постоянным клиентам предлагаем выгодные условия, скидки при оформлении заказа. Для оптовых покупателей действуют специальные цены.
Понимание маркировки позволяет инженеру «читать» геометрию профиля без обращения к таблицам сортамента.
Двутавровая балка различается не только геометрией, но и технологией изготовления.
Стандарт подразделяет двутавры по классам точности:
Любой двутавр описывается пятью основными геометрическими характеристиками.
| Двутавр | h, мм | b, мм | s, мм | t, мм | Масса, кг/п.м |
| 10Б1 | 100 | 55 | 4,1 | 5,7 | 8,1 |
| 12Б1 | 117,6 | 64 | 3,8 | 5,1 | 8,7 |
| 14Б1 | 137,4 | 73 | 3,8 | 5,6 | 10,5 |
| 16Б1 | 157 | 82 | 4,0 | 5,9 | 12,7 |
| 18Б1 | 177 | 91 | 4,3 | 6,5 | 15,4 |
| 20Б1 | 200 | 100 | 5,6 | 8,5 | 22,5 |
| 25Б1 | 248 | 124 | 5,0 | 8,0 | 25,7 |
| 30Б1 | 296 | 140 | 5,8 | 8.5 | 32.9 |
| 35Б1 | 346 | 155 | 6,2 | 8,5 | 32,9 |
| 40Б1 | 392 | 165 | 7,0 | 9,5 | 48,1 |
| 45Б1 | 443 | 180 | 7,8 | 11,0 | 59,8 |
| 50Б1 | 492 | 200 | 8,8 | 12,0 | 73, |
| 60Б1 | 593 | 230 | 10,5 | 15,5 | 106,2 |
| Двутавр | h, мм | b, мм | s, мм | t, мм | кг/п.м |
| 20Ш1 | 193 | 150 | 6.0 | 9,0 | 30,6 |
| 23Ш1 | 226 | 155 | 6,5 | 10,0 | 36,2 |
| 26Ш1 | 251 | 180 | 7,0 | 10,0 | 42,7 |
| 26Ш2 | 255 | 180 | 7,5 | 12,0 | 49,2 |
| 30Ш1 | 291 | 200 | 8,0 | 11,0 | 53,6 |
| 30Ш2 | 291 | 200 | 8,0 | 11.0 | 53,6 |
| 30ш2 | 295 | 200 | 8,5 | 13,0 | 61,0 |
| 35Ш1 | 338 | 250 | 9,5 | 12,5 | 75,1 |
| 35Ш2 | 3411 | 250 | 10,0 | 14,0 | 82.2 |
| 40ш1 | 388 | 300 | 9,5 | 14,0 | 96,1 |
| 40ш2 | 392 | 300 | 11,0 | 15,0 | 114,4 |
| 50ш2 | 489 | 300 | 14,5 | 17,5 | 138,7 |
| 60Ш1 | 580 | 320 | 12,0 | 17,0 | 142,1 |
| Двутавр | h, мм | b, мм | s, мм | t, мм | кг/п.м |
| 20К1 | 195 | 200 | 6,5 | 10,0 | 41,5 |
| 20К2 | 198 | 200 | 7,0 | 11,5 | 46,7 |
| 23К1 | 227 | 240 | 7,0 | 10,5 | 52,2 |
| 23К2 | 230 | 240 | 8,0 | 12,8 | 59,5 |
| 26К1 | 255 | 260 | 8,0 | 12,0 | 65,2 |
| 30К1 | 296 | 300 | 9,0 | 13,0 | 84,8 |
| 30К2 | 300 | 300 | 10,0 | 15,5 | 96,3 |
| 30К3 | 304 | 300 | 11,5 | 17,5 | 108,9 |
| 35К1 | 343 | 350 | 10,0 | 15,0 | 109,7 |
| 35К2 | 348 | 350 | 11,0 | 17,5 | 125,9 |
| 40К1 | 393 | 400 | 11,0 | 16,5 | 138,0 |
| 40К2 | 400 | 400 | 13,0 | 20,0 | 165,6 |
| 40К3 | 409 | 400 | 16,0 | 24,5 | 202,3 |
Рассчитайте силы, которые будут давить на балку, учтите сферу применения. Для сооружений, где нагрузка идет сверху вниз, подойдут балки «Б». Если пролет большой, есть боковые ветра, то лучше взять «Ш» для упрочнения в поперечном направлении.
Для строений, которые испытывают сжатие, выбирают «К». Они обеспечивают сопротивление в обеих плоскостях. Для второстепенных частей подойдет узкополочный двутавр «У».
От сплава, из которого сделан двутавр, напрямую зависит, как он поведет себя под давлением и на морозе. Самые популярные — С245, С255 и С345. Цифра здесь означает предел текучести — то есть нагрузку, при которой материал начнет необратимо деформироваться.
Если варить будете прямо на морозе, то выбирайте сталь с индексом «сп» — спокойная. Она лучше выдерживает отрицательные температуры, чем «пс». Для особо нагруженных узлов — низколегированные 09Г2С (С345).
Должен соответствовать ГОСТу, иметь прямую, ровную поверхность.
Визуально проверьте, нет ли сильных следов коррозии, расслоений или закатов — такие дефекты недопустимы. Попросите у продавца сертификат качества, где указаны реальные характеристики производителя.
Всё, что нужно знать о том как мы работаем: что продаем и как поставляем
Да, это стандартная услуга. Резка бывает разная: отрезными станками, ленточными пилами или газом. Газовый раскрой дешевле, но рез получается не таким чистым. При необходимости вы можете оформить заказ на резку вместе с покупкой.
30Ш1 — широкополочная балка, ее задача противостоять изгибающим воздействиям, особенно на длинных пролетах. 30К2 — колонная балка, она оптимизирована для противодействие сжатию. Если положить 30К2 горизонтально, она не реализует свой потенциал, а если нагрузить 30Ш1 как опору, то она не выдержит.
Металлопрокат продают в тоннах. Масса погонного метра у 10Б1 и 60Ш1 сильно отличается, поэтому итоговая стоимость напрямую привязана к типоразмеру. На цену влияет марка. С245 дешевле низколегированной С345.
Для частного домостроения чаще всего выбирают «Б». Для того, чтобы подобрать номер, нужно знать длину пролета, шаг. Брать на глаз, без проекта, рискованно. Это может привести либо к лишним тратам, либо к опасному прогибу.
«20» — фактический размер составляет около 200 миллиметров. «Б» — серия. В данном случае нормальная двутавровая балка. «1» в конце — это толщина граней. Чем больше значение, тем выше несущая способность, масса погонного метра.
