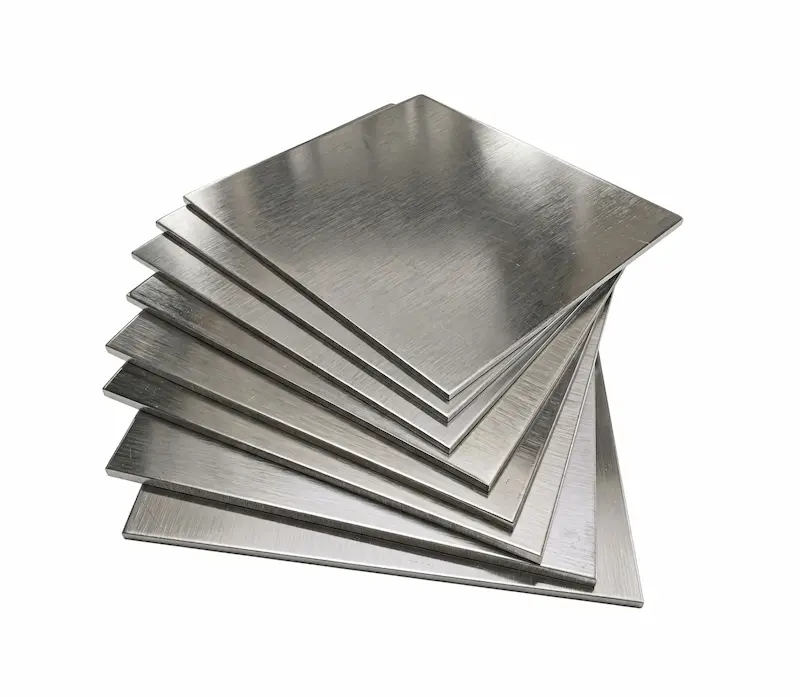

Металлический лист — это плоский прокат, имеющий одинаковую толщину по всей площади. Он служит универсальной заготовкой для штамповки, гибки, а также основой для сварных металлокаркасов.
Благодаря своей пластичности этот материал способен принимать практически любую форму и выдерживать огромные нагрузки. Из него изготавливают металлические каркасы зданий, штампуют детали машин, сваривают корпуса кораблей.
Для производства листового металла используют разные сплавы, в том числе теплостойкие и нержавеющие.
Полная классификация
Листовой прокат делят по нескольким признакам.
По технологии

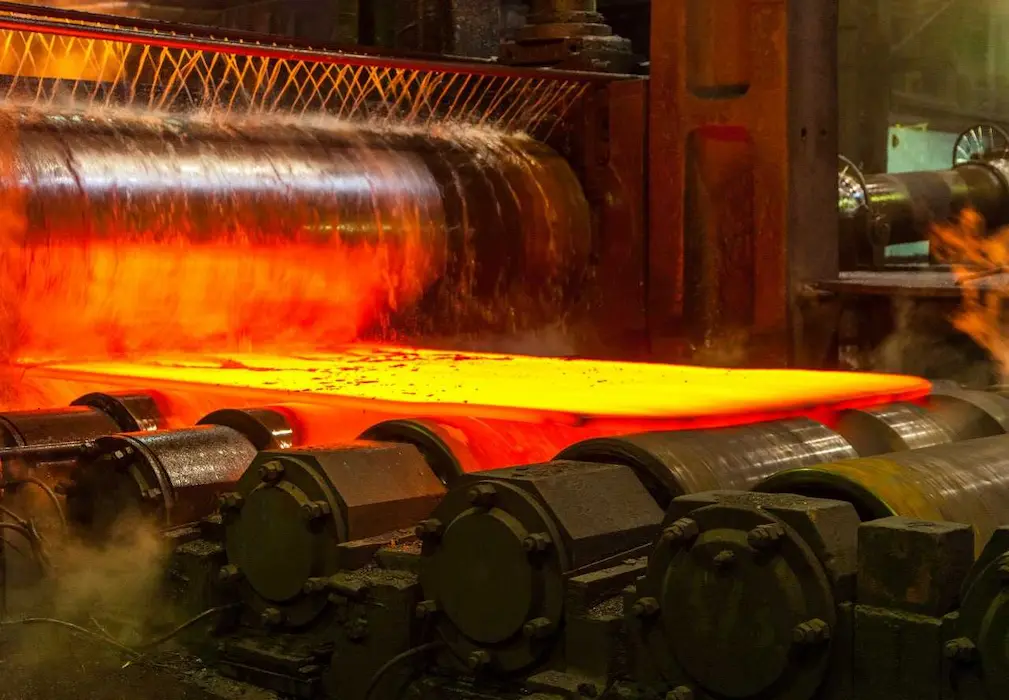

- Горячекатаный (Г/К). Стальную заготовку, нагретую до t примерно 1000–1300°C, прокатывают через валки. Из-за нагрева сверху неизбежно образуется темная окалина. Допуски достаточно большие, геометрия неидеальная.
- Холоднокатаный(Х/К). Горячедеформированную листовую заготовку, предварительно очищенную травлением, прокатывают без нагрева, в холодном состоянии. Затем дополнительно отжигают, чтобы снять внутренние напряжения.
Сравним эти два типа:
- Точность у Х/К выше, у Г/К — ниже.
- Поверхность у Х/К чистая, у Г/К — более шероховатая.
- Цена Х/К больше, так как методика сложнее.
- Г/К — для «скелетов» металлокаркасов, Х/К — для отделки.
По стойкости к температурам
В большинстве случаев хватает углеродистой стали. Для котлов, печей или трубопроводов горячего пара востребованы теплостойкие. Они сохраняют структуру, не ползут под давлением при критических t.
По типу защиты
Черный необработанный лист — бюджетный вариант. Но он быстро ржавеет на воздухе, требует обязательной грунтовки, окраски.
- Оцинкованный служит дольше, может использоваться во влажных, агрессивных средах. Лист покрывают цинком одним из двух основных способов:
Способы нанесения цинка:
- Горячее цинкование — погружение в расплав.
- Электролитическое — это процесс нанесения цинка путем пропускания электрического тока через электролит. Получается блестящее покрытие с хорошей адгезией.
В некоторых случаях уже оцинкованную листовую сталь дополнительно защищают краской или пластиком. Тут есть несколько популярных вариантов:
- Полиэстер (PE) — недорогой, стойкий, легко царапается.
- Пурал (Pural) на полиуретановой основе — более прочный, выдерживает нагрев.
- Пластизол (PVC) — до 200 мкм. Отлично защищает от царапин, коррозии, но боится сильного нагрева, выгорания.
По гладкости, рисунку
- Гладкий — распространенный, универсальный.
- Рифленый имеет на поверхности выпуклый рисунок, чаще всего «чечевица» или «ромб». Применяется на полу в цехах, для настилов на эстакадах, ступеней лестниц.
- Перфорированный — гладкий лист, в котором с определенным шагом просверлены или пробиты от круглые, квадратные, прямоугольные отверстиями. Перфорация облегчает, добавляет функциональность. Применяется для фильтрации сыпучих материалов, систем вентиляции, шумопоглощающих экранов.
- Просечно-вытяжной (ПВЛ). В исходной плоской стальной заготовке в шахматном порядке просекают отверстия. Затем растягивают. Получается легкая, жесткая сетчатая конструкция. Из ПВЛ строят ограждения, защитные экраны, ступени, настилы.
По точности
Точность бывает нормальной (Б), или повышенной (А). Характер кромки бывает двух типов.
- Обрезная (О) — прямая, обрезана на заводе.
- Необрезная (НО) — может быть неровной, с утоньшением или рваными краями.
Марки для металлического листа
Маркировка показывает конкретный химический состав, набор свойств.
Конструкционные
Ст3 применяют повсюду. Но в обозначении часто добавляют буквы: Ст3кп, Ст3пс, Ст3сп. Это степень раскисления, то есть способ удаления кислорода из металлического расплава.
- Ст3кп — кипящая. Дешевая, но содержит больше газов и неметаллических включений. Хорошо гнется, склонна к старению.
- Ст3пс — полуспокойная. Золотая середина по цене, качеству. Подходит для стальных балок, швеллеров. Хорошо варится.
- Ст3сп — спокойная. Качественная, дорогая. Плотная, однородная, отлично сваривается. Для ответственных нагруженных узлов.
Буква «Г», например, Ст3Гпс, говорит о повышенном содержании марганца — примерно 0,8–1,2%. Цифра «5» в обозначении 3сп5 указывает на категорию по механическим характеристикам и биохимическому составу.
Теплоустойчивые
Для экстремальных условий требуются специальные теплостойкие, жаропрочные сплавы. Цифра в начале показывает содержание углерода в сотых долях процента: 12 означает 0,12% углерода. Буквы обозначают легирующие добавки: Х — хром, М — молибден, Ф — ванадий.
- 12ХМ. Содержит около 1% хрома и 0,5% молибдена. Молибден повышает жаропрочность, сопротивляемость ползучести. Котлы, сосуды под давлением, трубопроводы пара из 12ХМ выдерживают t до 500–550 °C.
- 12Х1МФ. Добавка ванадия создает мелкозернистую структуру, упрочняет. Идет на паропроводы, коллекторы, крепеж для энергетического оборудования. Рабочая t достигает 570–585 °C.
Конструкционные (Низколегированные)
Яркий представитель — 09Г2С. Расшифровка простая: 09 — углерода 0,09%, Г2 — марганца около 2%, С — кремний до 1%.
На первый взгляд состав похож на Ст3, но есть нюанс. За счет контролируемого легирования 09Г2С более стабильна при низких температурах.
- Главный плюс — ударная вязкость до –70 °C. Востребован в нефтегазовой отрасли, при строительстве трубопроводов на севере, в судостроении, для ответственных сооружений, работающих на открытом воздухе.
Отлично сваривается всеми видами сварки. После сваривания листовой металл не теряет пластичности, не закаляется, не перегревается. Это гарантирует надежность швов.
Нержавеющие
- AISI 304 — это аустенитная нержавейка, российский аналог 08Х18Н10. Содержит 18% Х, 8–10% Ni. Стальной листовой материал отлично полируется, варится, штампуется. Рабочая t — до 600 °C, на холоде держит до –196 °C без потери вязкости.
- AISI 430 — ферритная нержавейка, аналог 12Х17. Никеля в ней почти нет, только хром 16–18%. Дешевле, чем 304-я. Магнитная, проводит тепло, устойчива к окислению до 750–850 °C. Но пластичность, свариваемость у нее похуже. Из AISI 430 производят стальную посуду, элементы бытовой техники, отделку, кровлю.
Инструментальные и специальные листы для уникальных задач
Для производства металлического инструмента, штампов, ножей нужен стальной лист с особыми требованиями. Инструментальные У8, У10 или легированные Х12М, 6ХВ2С обладают высокой твердостью, износостойкостью.
Стандартные размеры
Производители выпускают металлические листы строго по действующим нормативам. Чаще всего встречаются размеры 1000х2000 мм, 1250х2500 мм, 1500х3000 мм и 1500х6000 мм.
Например, для холодного листового проката стандартный ряд включает значения от 1000 до 6000 мм с шагом в 50–100 мм. Ширину можно встретить от 500 до 2350 мм. У горячедеформированного она доходит до 4400 мм, а длина — до 12000 мм.
Диапазоны толщин
- Тонколистовая — это стальной листовой прокат до 3,9 мм включительно. Жесть — от 0,2 до 0,5 мм. Из нее штампуют металлическую посуду, корпуса приборов, кровельные элементы. Диапазон от 0,5 до 3,9 мм — это профнастил, воздуховоды.
- Толстолистовая — от 4 мм до 160 мм. Четырехмиллиметровый стальной лист используют для несущих каркасов, перекрытий. 10–20 мм идут на рамы, платформы. От 30–50 мм предназначен для тяжелого машиностроения, мостостроения, изготовления штампов и станин.
Как рассчитать массу
Для этого нужно объем умножить на плотность — величина постоянная, 7,85 грамма на кубический сантиметр, или 7850 килограммов на кубометр.
Масса (кг) = Длина (м) × Ширина (м) × Толщина (мм) × 7,85.
Рассчитать массу можно проще. Для этого масса 1 кв. м умножается на площадь.
Таблица веса 1 м²
Плотность взята стандартная — 7,85 т/м³.
| Толщина, мм |
Вес 1 м², кг |
| 0,5 | 3,93 |
| 0,8 | 6.28 |
| 1,0 | 7,85 |
| 1,2 | 9,42 |
| 1,5 | 11,78 |
| 2,0 | 15.70 |
| 2.5 | 19,63 |
| 3,0 | 23,55 |
| 4,0 | 31,40 |
| 5,0 | 39,25 |
| 6,0 | 47,10 |
| 8,0 | 62,80 |
| 10,0 | 78,50 |
| 12,0 | 94.20 |
| 14,0 | 109,90 |
| 16,0 | 125,60 |
| 18,0 | 141,30 |
| 20,0 | 157,00 |
Таблица составлена на основе ГОСТ 19903-2015 и справочных данных металлургических предприятий.
Области применения
Листовой прокат востребован в разных сферах.
- Строительство: Из толстого изготавливают колонны и прогоны. Из более тонкого — сэндвич-панели, профнастил. Из оцинкованного — кровельные системы, металлочерепицу. Из перфорированного — панели для облицовки зданий.
- Машиностроение, станкостроение: Из холоднодеформированного стального листа штампуют кузовные панели, капоты, двери. Для рам, несущих элементов применяют листовые изделия попрочнее.
- Тяжелая промышленность: Здесь востребован толстолистовой стальной прокат от 20 мм и выше. Из него собираются мосты, фермы подъемных кранов, корпуса судов и барж, огромные резервуары для хранения нефти и воды. Части морских платформ изготавливают из специального биметаллического, который не боится агрессивной соленой воды.

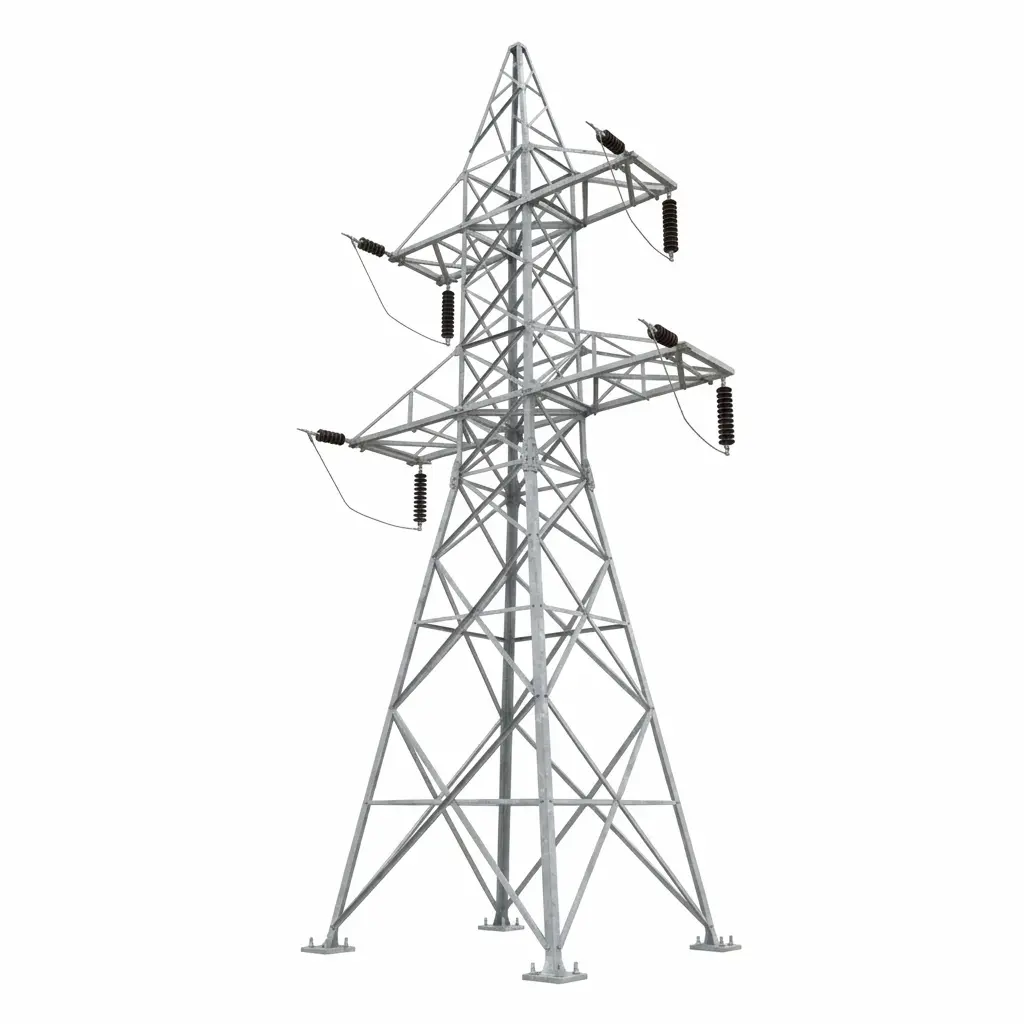

- Энергетика: Опоры линий электропередачи, каркасы, кожухи трансформаторов, распределительные устройства — все это монтируется на рамах и платформах. Для ответственных узлов подстанций используют стальной прокат с четкими геометрическими параметрами, чтобы оборудование стояло надежно, безопасно.
- Частное строительство: Из листового металла варят ограждения, заборы, скамейки, урны, настилы для площадок. Рифленый лист кладут на ступени лестниц. Из профильных труб собирают беседки, перголы, мостики. В ландшафтном дизайне активно используют габионы — сетчатые короба с камнями.
- Реклама, дизайн: Из листа режут объемные буквы для вывесок, логотипы, указатели, навигационные стойки. Лазер позволяет создавать ажурные перегородки для зонирования офисов, кафе, декоративные экраны, арт-объекты. Металлоконструкции ценят за долговечность, возможность тиражировать сложный дизайн.
Как выбрать металлический лист?
Для улицы обязательна защита от коррозии.
- Марка: Теплоустойчивые листы берут, для эксплуатации при постоянном нагреве выше 500 градусов. Это узкая специализация для котлов, паропроводов. Конструкционная Ст3, 09Г2С — для каркасов, балок, неответственных деталей. Прочная, прекрасно сваривается. Оцинковка — сталь с тонким слоем цинка. Идеально для кровли, заборов, профнастила. Нержавейка — сплав с хромом и никелем. Не боится воды, кислот, высоких t. Служит десятилетиями, но и стоит соответственно. Для пищевого оборудования, фасадов.
- Габариты: Для ответственных металлоконструкций закладывают припуски на коррозию, минусовые допуски листового проката, технологические операции. Форматы вроде 1250х2500 мм или 1500х3000 мм удобны для раскроя, перевозки. Для длинномерных сооружений берите листы 1500х6000 мм — меньше сварных швов.
- Дополнительные свойства: Для полов в цехах, на лестницах нужен рифленый лист с рисунком «ромб» или «чечевица» — он не дает скользить. Для вентиляции, шумозащиты или декора подойдет перфорированный лист с отверстиями. Если требуется легкость, жесткость, то выбирайте просечно-вытяжной лист (ПВЛ). Если необходим цвет, защита от коррозии, то смотрите на лист с полимером. Полиэстер, пурал, пластизол — у каждого свои плюсы по стойкости к ультрафиолету, царапинам.
- ГОСТ: Для обычных покупок в строительном магазине достаточно визуального осмотра. Но если вы берете товары для госзаказа, моста, крана или сосуда под давление, проверка документов обязательна. Требуйте сертификат качества, где указаны тип, номер плавки, состав и механические свойства. Сверьте обозначения: для горячего листа действует ГОСТ 19903, для холодного — 19904. Тонколистовой прокат общего назначения — 16523. Оцинковка должна соответствовать 14918.
Как не купить брак?
Состав, механические свойства без лаборатории не проверишь, но кое-что можно и нужно контролировать прямо при получении товара.
- Визуальный осмотр: Допускаются лишь мелкие царапины, вмятины, но их глубина не должна выводить толщину листа за минимально допустимую. Желтоватые, синеватые разводы на горячекатаном листе — вариант нормы, но только если они расположены не далее определенного расстояния от края. А вот для холодного листа любые такие следы — признак перегрева. Рифленый должен иметь четкий рисунок, равномерный по всей плоскости.
- Проверка геометрии: Проведите измерения микрометром или штангенциркулем в нескольких точках по углам и в центре. Допускаются определенные отклонения. Но если прибор показывает заметную разницу, то это повод насторожиться. Проверьте плоскостность. Приложите правило к диагонали. Сильная волнистость или серповидность сделают дальнейшую обработку крайне неудобной, а то и невозможной. Замерьте диагонали. Расхождение больше допустимого говорит о перекосе — это брак при резке.
- Кромка: У обрезного листа она должна быть без заусенцев и рваных участков. Необрезная грань может быть волнистой, с утоньшением. Если он сильно расслоен или на нем видны трещины, то скорее всего, это говорит о перегревании или нарушении режима прокатки. Расслоения трудно увидеть невооруженным глазом на плоскости, но они часто выходят на торец. Осмотрите торцы — если заметите щели, отслоения, то это верный признак несплошности.
- Проверка документов, маркировки: Не принимайте металл без сертификата. В нём указывается маркировка, номер плавки, состав, предел прочности, текучести, относительное удлинение, результаты испытаний на изгиб. Сверьте данные сертификата с тем, что написано на бирке или в накладной.
Как быть, если сомневаетесь: Можно снять стружку. Если она раздваивается, значит, есть несплошности. Или проверить твёрдость переносным твердомером — это не требует разрушения образца. Есть и профессиональные методы — ультразвуковая дефектоскопия, магнитопорошковый или капиллярный контроль. Это задача специализированных лабораторий. В обычной ситуации достаточно внимательного осмотра.
У нас доступна вся информация о продукции. Наши выгодные предложения позволят вам сэкономить. Гарантируем постоянное наличие нужных размеров, марок на складе, гибкую систему скидок, приятную стоимость. Если остались вопросы, то напишите, позвоните менеджеру.
Резка
Метод раскроя определяет требования к упаковке и транспортировке. Как режут металл?
- Гильотина: Быстрая и дешевая резка прямых линий. Только прямой рез, возможна деформация кромки.
- Лазер: Идеален для сложных контуров, тонких листов. Изделие готово к сварке сразу после станка.
- Плазма: Оптимальна для металла от 6 мм. Быстрее, дешевле лазера на средних листах. Качество края ниже, но приемлемо для конструкций.
- Газ: Для очень толстого металла, где другие методы бессильны. Широкий рез.
Подведем итоги
При выборе металлического листа учитывайте условия эксплуатации. В агрессивных средах незаменима нержавейка, а для крыши лучше взять сталь с полимерным покрытием. Для эксплуатации при критических t подойдут специальные теплоустойчивые стали вроде 12ХМ или 12Х1МФ. При покупке всегда проверяйте геометрию, требуйте сертификаты.
