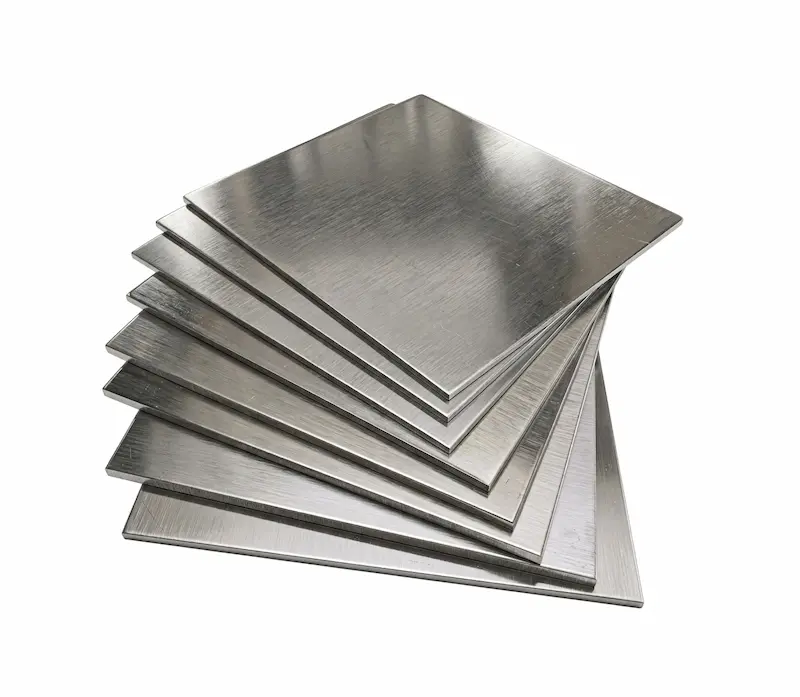

Лист горячекатаный 32мм 12Х1МФ 1,5х6 м

Горячекатаный лист 12Х1МФ — это конструкционный материал, предназначенный для работы в экстремально высоких t. Применяется для изготовления ответственных узлов в энергетическом машиностроении.

Из 12Х1МФ производят:

• Паровые котлы, трубы пароперегревателей, коллекторы, экраны топок.
• Элементы трубопроводов сверхкритического давления с параметром пара > 3,9 МПа.
• Трубопроводную арматуру, тройники, патрубки, штуцеры, донышки.
• Узлы газовых турбин, цилиндры и т.п.

Главная особенность этой марки — способность длительное время сохранять целостность под нагрузкой при критичных t. Рабочий диапазон для 12Х1МФ составляет до +585 °C. Может эксплуатироваться в самом нагруженном узле тепловой электростанции.

Горячекатаный лист используется для изготовления плоских и фасонных изделий сложной формы. К ним относятся:

• Днища, заглушки для коллекторов.
• Воротниковые фланцы, кольца для уплотнения разъемов.
• Патрубки, отводы, штампосварные гнутые тройники.

Помимо горячекатаного листа, из 12Х1МФ производят:

• Ленты, рулоны, холоднокатаные листы, штрипсы.
• Сортовой прокат, шестигранники, равнополочный, неравнополочной уголок.
• Заготовки любых размеров и объемов.

Из 12Х1МФ изготавливают инструментальный и пружинный прокат, просечно вытяжную сетку, перфорированные листы, профнастил, шпунт для ответственных конструкций. По запросу возможно сделать металлоизделия с полимерным покрытием или порошковой окраской. «Черный» вариант поставляется без покрытия.

Для менее ответственных узлов, заборов может применяться аналогичный сортамент из алюминия, латуни, но для теплоустойчивых деталей оптимальна именно 12Х1МФ.

Производство и поставка горячекатаного листа 12Х1МФ регламентируются ГОСТ 5520-79, ГОСТ 20072-74.

12Х1МФ по своим характеристикам близка к российской марке 12Cr1MoV.

При покупке обязательно требуйте сертификат, подтверждающий соответствие ГОСТ 5520-79 или техническим условиям (ТУ) вашего проекта.

Купить продукцию из 12Х1МФ можно в компании Омега металл.

Расшифровка маркировки

Маркировка — это система букв и цифр, которая зашифровывает химический состав, способ производства, назначение.

В российских ГОСТ маркировка расшифровывается так:

• Первые цифры — среднее содержание углерода в сотых долях процента для конструкционных, в десятых — для инструментальных.
• Буквы обозначают легирующие элементы:
  Х — хром, М — молибден, Ф — ванадий, Н — никель, Т — титан и т.д.
• Цифры — процентное содержание элемента. Если цифры нет, то его 0,5–1,5 %.

Химический состав 12Х1МФ

Вот основные компоненты и их массовая доля в процентах:

• Углерод (C) — 0,08–0,15. Формирует структурные связи, отвечает за прочность.
• Кремний (Si) — 0,17–0,37. Раскисляет, повышает упругость.
• Марганец (Mn) — 0,4–0,7. Связывает вредные примеси серы, увеличивает прокаливаемость.
• Хром (Cr) — 0,9–1,2. Повышает коррозионную стойкость, противление окислению при критических t.
• Молибден (Mo) — 0,25–0,35. Ключевая добавка для жаропрочности. Затрудняет разупрочнение при нагреве, повышает сопротивление ползучести.
• Ванадий (V) — 0,15–0,3. Образует мелкодисперсные карбиды, которые тормозят движение дислокаций, дополнительно упрочняют при экстремальных t.
• Никель (Ni) — до 0,3. Повышает вязкость.
• Медь (Cu) — до 0,2.
• Сера (S) и фосфор (P) — вредные примеси. Их содержание строго ограничено: серы не более 0,025, фосфора не более 0,03%.

Каждая легирующая добавка выполняет свою функцию. Cr создает защитную пленку, благодаря чему 12Х1МФ может долго находиться при t до 560–585°C без интенсивного окалинообразования.

V и Mo не дают зернам металла расти при нагревании, препятствуют ползучести — медленной пластической деформации под нагрузкой.

Без них горячекатаная сталь 2Х1МФ быстро бы теряла форму в паропроводах.

Ключевые характеристики

Горячекатаный лист 12Х1МФ относят к теплостойким материалам перлитного класса. Его главная особенность — способность долго сохранять целостность при нагреве до 570–585°C.

Механические показатели

Прочностные показатели зависят от сортамента и режима термообработки. Временное сопротивление разрыву находится в пределах 440–640 МПа, предел текучести — не ниже 295 МПа. Относительное удлинение составляет не менее 21 процента, что говорит о достаточной пластичности.

Ударная вязкость — важный параметр. Для листа нормируемое значение KCU достигает 790 кДж/м².

Технологические свойства

При изготовлении деталей из 12Х1МФ важно учитывать особенности ее обработки.

• Температуры ковки. Ковать 12Х1МФ нужно с нагревом до 1180–1240°C. Заканчивают ковку при t не ниже 780–850°C. После ковки требуется замедленное охлаждение — в штабелях, ящиках или специальных печах, чтобы избежать трещин, внутренних напряжений.
• Свариваемость. 12Х1МФ относится к группе ограниченно свариваемых материалов. Для получения качественного соединения обязательны предварительный подогрев до 100–300°C, отпуск при 700–750°C для снятия напряжений. Сварку ведут электродами или проволокой из близкой по ингредиентам 09Х1МФ.
• Обрабатываемость резанием. В нормализованном, отпущенном состоянии сталь обрабатывается резанием без особых затруднений. Коэффициент обрабатываемости Kv твердосплавным инструментом составляет 1,5, быстрорежущим — 1,35 по сравнению с эталоном.
• Флокеночувствительность. 12Х1МФ склонна к образованию флокенов — внутренних трещин, вызванных водородом. Поэтому при производстве крупных поковок применяют специальные режимы ковки, замедленного охлаждения или противофлокенную обработку.

Области применения

12Х1МФ разработали специально для оборудования, которое работает под нагрузкой при критичных t.

Теплоэнергетика, нефтепереработка

Из листов и труб 12Х1МФ делают барабаны, коллекторы, пароперегреватели, элементы трубных систем, которые транспортируют пар с t до 570–585 градусов. В таких средах обычная углеродистая сталь быстро теряет прочность, начинает ползти. 12Х1МФ сохраняет геометрию, несущую способность.

Энергетическое машиностроение

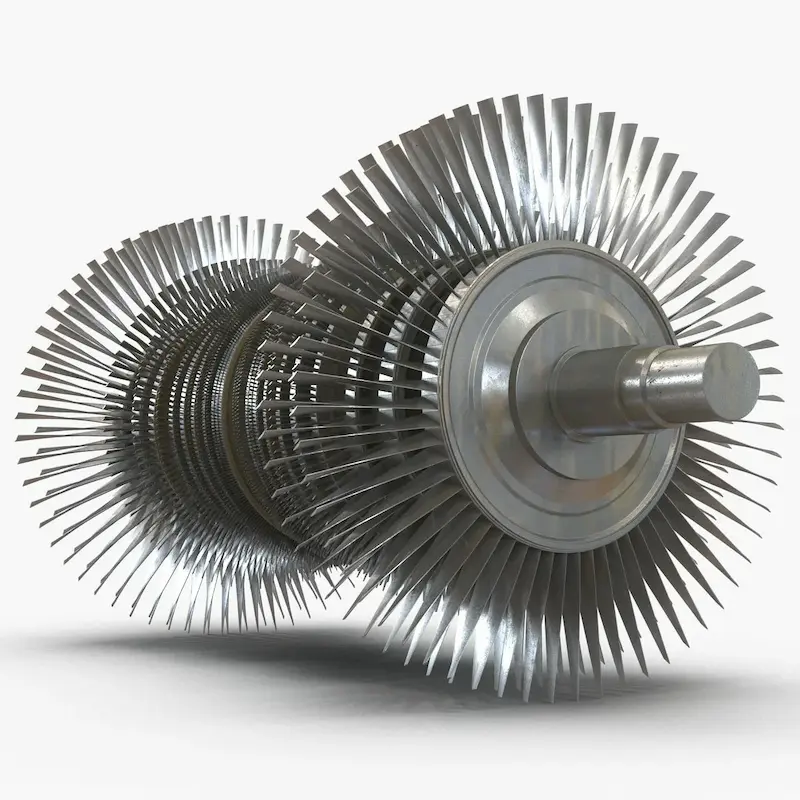

Из поковок, толстого листа изготавливают роторы, диски, рабочие лопатки паровых турбин, а также крепеж вроде болтов, шпилек. Фланцы, части корпусов тоже делают из этого сплава.

Нефтехимическая и газовая промышленность.

Жаростойкие характеристики стали 12Х1МФ применяются в установках каталитического крекинга, риформинга. В реакторах, теплообменниках t часто достигает 500–600°C, среда агрессивна. 12Х1МФ сопротивляется окислению, сохраняет прочность.

Сортамент листового проката 12Х1МФ

Лист из стали 12Х1МФ выпускают по нескольким ГОСТ. Основной документ — 5520-2017.

Второй — ГОСТ 24982-81. Определяет ТУ на горячекатаный лист из коррозионностойких, жаростойких и жаропрочных сталей. Для марки 12Х1МФ по этому ГОСТу поставляют лист общего назначения могут быть ниже.

Горячекатаный лист может быть с травленой или нетравленой поверхностью.

Зная размеры, легко рассчитать вес листа. Формула простая: длина(м) х ширина (м) х толщина (мм) х плотность стали — 7,85 тонны на куб. метр. Например, лист 10 мм, 1500 мм шириной и 6000 мм длиной. Считаем: 6 м х 1,5 м х 10 мм х 7,85 = 706,5 кг. Получается 0,7 т.

В нашем каталоге представлен горячекатаный лист 12Х1МФ различных типоразмеров. Кроме листа, у нас можно заказать круг, квадрат, трубы — бесшовные, профильные, отводы, переходы, фланцы. В наличии также нержавеющий, оцинкованный металлопрокат, чугунные плиты и трубы, калиброванный металл, рельсы, шары мелющие, канаты, сетка рабица тканая и сварная. Для удобства покупателей на сайте есть фильтры по толщине, ширине, стандарту. Цены указаны за тонну или за штуку.

Если нужного размера нет в списке, то отправьте заявку через форму обратной связи или просто позвоните нам. Менеджеры помогут подобрать аналог, уточнят сроки поставки и оформят отгрузку. Доставим товары по Москве и в любой регион, Возможен самовывоз со склада. Посмотреть отзывы о нашей работе и акции можно в соответствующих разделах. Для быстрого расчета стоимости прикрепите спецификацию — ответим в течение дня.

Аналоги

Чаще всего 12Х1МФ сравнивают с более простыми хромомолибденовыми сплавами — 15ХМ, 12ХМ, а также с литейным вариантом 20ХМФЛ.

В 12МХ и 15ХМ упрочнение идет только за счет хрома и молибдена. Они хорошо работают до t 500–550 градусов. Но при более высоком нагреве становятся менее стабильной.

12Х1МФ благодаря добавке ванадия относится к группе хромомолибденованадиевых. Он образует мелкие карбиды, которые тормозят ползучесть при t до 570–585°C.

Это делает её предпочтительным выбором для паропроводов, котлов высокого давления. Литейный аналог 20ХМФЛ применяют для фасонных отливок — корпусов арматуры, турбин

Зарубежные аналоги 12Х1МФ

По стандарту DIN (Германия) ближайший аналог — 1.7335, известная под маркой 13CrMo4-5. Ее применяют для тех же целей — в котлах и сосудах давления при температурах до 560°C.

В системе ASTM (США) аналогичными свойствами обладает марка A182 F12. Это тоже хромомолибденовая сталь, используемая для поковок, крепежа в энергетике. В некоторых зарубежных классификациях 12Х1МФ также обозначают как марку «ЭИ 575» — это старое заводское обозначение, которое до сих пор встречается в технической литературе, таблицах жаропрочности.

Рекомендации по выбору

От стального листа зависит, как долго прослужит деталь или конструкция под нагрузкой, при повышенной t. Перед покупкой проверьте:

• Нормативный документ, по которому изготовлен прокат. Несоответствие может привести к тому, что заводской контроль или экспертиза промышленной безопасности забракуют готовое изделие.
• Наличие сертификата. Поставщик обязан предоставить сопроводительную документацию,в которой будут указаны состав, механические характеристики, результаты испытаний, данные о термообработке.
• Внешний осмотр листа. Даже идеальный документ не гарантирует, что при транспортировке или хранении металл не повредили. Посмотрите на поверхность. На листе не должно быть расслоений, плен, закатов, глубоких рисок, раковин. Допустимы мелкие вмятины, царапины в пределах допусков по ГОСТу. Ржавчина не критична, но перед монтажом поверхность придется зачищать.

Подведем итоги

12Х1МФ давно заняла свое место в энергетической и нефтехимического сфере. Ее главное преимущество — способность сохранять структуру при максимальном нагревании. Это основная рабочая марка для паропроводов, турбин, реакторов.

При выборе горячекатаного листа 12Х1МФ обращайте внимание на сертификат. Для крупных закупок ориентируйтесь на цену за тонну — это экономически выгоднее. Интересные варианты можно найти среди нестандартных остатков на складе.

В каталоге «Омега Металл» представлен горячекатаный лист 12Х1МФ проверенных производителей. Также у нас можно заказать:

• Бесшовные горячедеформированные, холоднодеформированные, электросварные, профильные трубы.
• Отводы, переходы.
• Круг, квадрат, полоса, поковки.
• Швеллеры, балки, уголок, фермы.
• Низкоуглеродистую, конструкционную, электротехническую сталь.
• Оцинкованный, термообработанный металлопрокат.
• Прямоугольные, квадратные трубы, шины, проволоку, канаты, сетка, чугун, дробь, ПВЛ и прочие металлоконструкции для строительства.

Доставляем продукцию по Москве и в регионы Возможен самовывоз. Для постоянных клиентов действуют индивидуальные предложения. В разделе с полезной информацией можно узнать об акциях.

Мы предлагаем услуги продольного, поперечного раскроя, резки.
