Металлический уголок — это длинномерный профиль с сечением в форме буквы «Г». Его производят из стали, алюминия или других сплавов. Такую форму создают методом горячей или холодной прокатки, а также гибкой.
Конструкция уголка проста, но эффективна. Она состоит из двух основных частей — полок. Одна полка расположена горизонтально, другая вертикально. Они соединяются вдоль всей длины ребром, которое задает прямой угол между полками.
Такая геометрия дает сразу несколько важных преимуществ. Главное из них — высокая жесткость конструкции при относительно небольшом собственном весе. Уголок хорошо сопротивляется изгибу и скручиванию. Его легко монтировать с помощью сварки, болтов или заклепок.
На практике металлический уголок встречается повсюду. В строительстве его используют для создания каркасов, усиления бетонных перекрытий и монтажа оконных или дверных проемов. В промышленности из него собирают опоры, стеллажи, рамы для оборудования и крепления для коммуникаций. В частных хозяйствах уголок становится основой для навесов, заборов, теплиц и прочных полок.
Не все уголки одинаковы. Они различаются по форме, способу производства и материалу. Горячекатаный уголок отличается от гнутого, а равнополочный — от неравнополочного. Каждый тип служит для своих целей. От выбора уголка зависит прочность, долговечность будущей конструкции.
Стальной уголок — это профиль в форме буквы «Г». Его производят методом прокатки, протяжки или гибки.
В строительстве металлический уголок применяют, как жесткую арматуру, для укрепления бетона. Его часто используют вместе со швеллером и двутавром в каркасах высотных зданий, в перекрытиях с большой нагрузкой и пролетом.
Стальные уголки делят на несколько типов. Равнополочный горячекатаный уголок. Делают по ГОСТ 8509-93. Его длина обычно от 4 до 12 метров. Он подходит для металлоконструкций, а также для крепления кабелей, труб и аппаратуры. Неравнополочный горячекатаный производят по ГОСТ 8510-86. Также существуют гнутые равнополочные и неравнополочные уголки.
Точность прокатки бывает разной. Уголок высокой точности маркируют буквой «А». Продукция повышенной точности имеет маркировку «Б». Изделия обычной точности обозначают буквой «В».
Уголок бывает разной длины — мерной, кратной мерной, немерной или ограниченной в пределах мерной.
Уголки производят на профилегибочных станах. Для этого используют листовой прокат — холоднокатаный или горячекатаный. Материалом служит качественная конструкционная, низколегированная, углеродистая сталь.

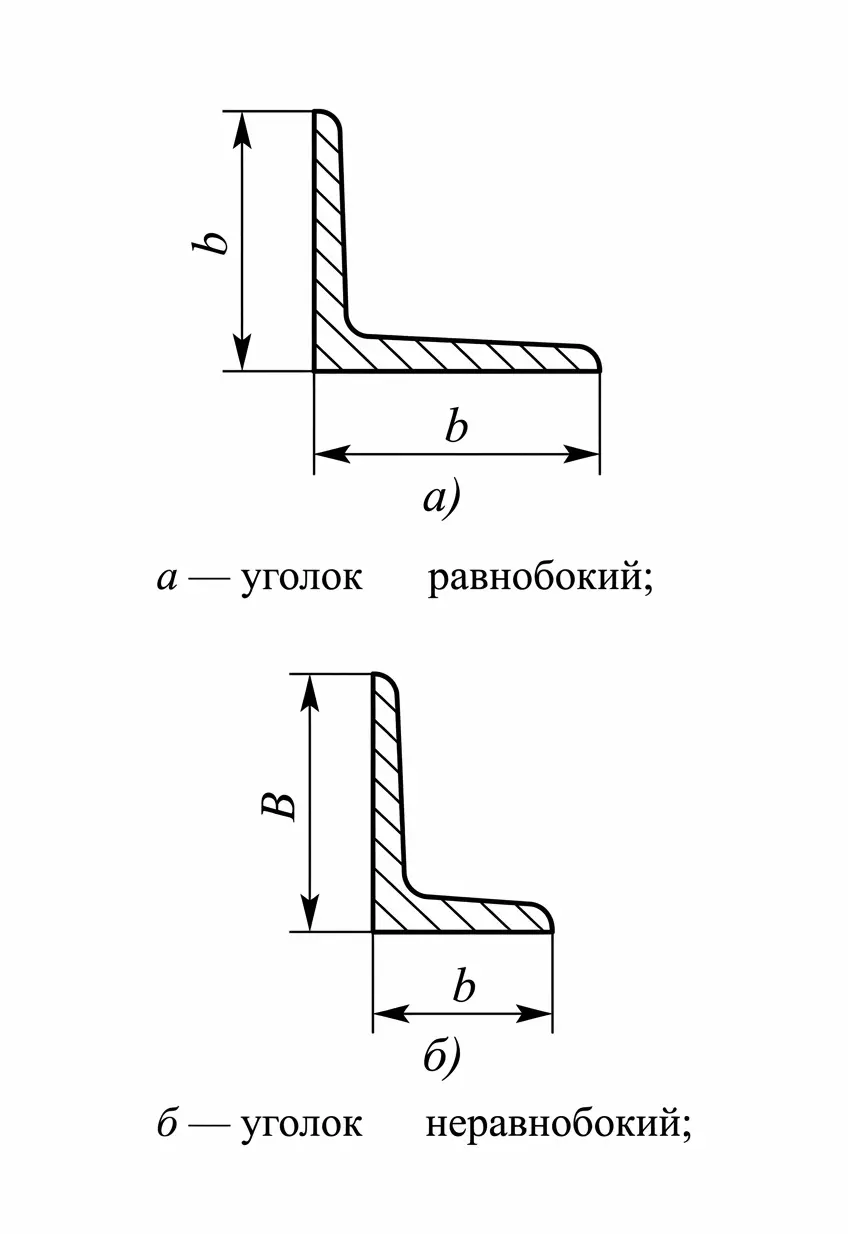

У равнополочного уголка обе его полки имеют одинаковую ширину. Этот тип металлопроката производят по ГОСТ 8509-93. Стандарт определяет размеры, допуски, механические свойства стали.
Уголок обозначают просто. Цифры показывают его геометрию. Например, маркировка «50x50x5» означает, что ширина каждой полки составляет 50 миллиметров, а толщина металла — 5 миллиметров. Это основной ориентир при выборе.
Такой профиль идеален для симметричных конструкций. Его применяют, когда нагрузка распределяется равномерно на оба плеча. Из равнополочного уголка часто собирают каркасы, опоры. Он хорошо работает в фермах, строительных лесах, металлических стеллажах. Его также используют как элемент жесткой арматуры в бетонных работах.
Его полки имеют разную ширину. Этот вид стального проката регулирует ГОСТ 8510-86. Стандарт задает параметры для углеродистой и низколегированной стали.
Маркировка такого уголка состоит из трех чисел. Возьмем пример «100x63x6». Это значит, что ширина одной полки составляет 100 миллиметров, ширина второй — 63 миллиметра, а толщина металла равна 6 миллиметрам.
Главное преимущество этой формы — рациональное использование материала. Более широкая полка берет на себя основное давление, а узкая служит надежной опорой. Это дает экономию металла без потери прочности.
Такой уголок часто встречается в строительстве и машиностроении. Его применяют для каркасов, где нагрузка распределена неравномерно. Он хорошо работает в качестве опорных консолей, элементов рам грузовых платформ и усиливающих ребер в сложных металлоконструкциях.
Когда вы выбираете металлический уголок, важно смотреть не только на его размеры. Один и тот же профиль, изготовленный разными методами, будет вести себя в конструкции по-разному.

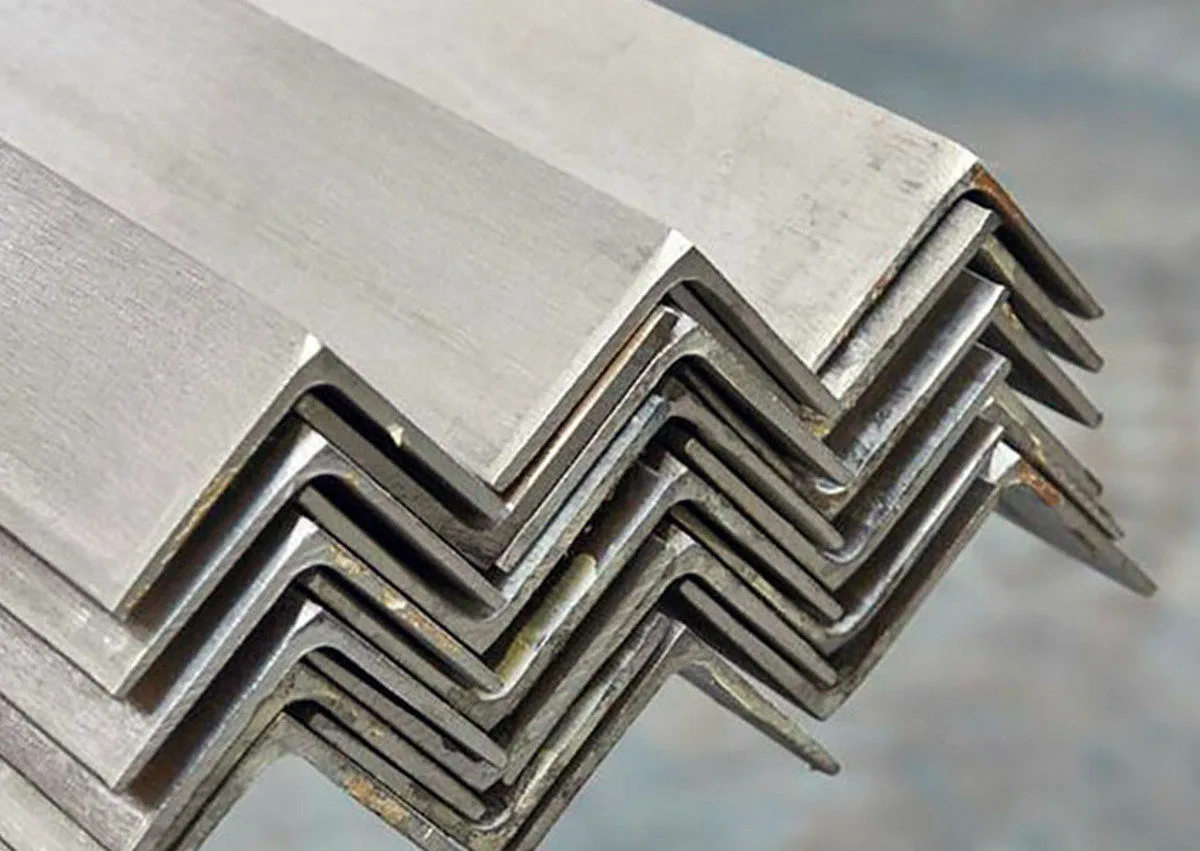

Холодногнутый стальной уголок производят иначе, чем горячекатаный. Его не прокатывают в нагретом состоянии, а формуют на станках из холодной стальной ленты. Такой метод называют холодной гибкой.
Гнутый равнополочный уголок изготавливают по ГОСТ 19771-93, а неравнополочный — по ГОСТ 19772-93. Эти документы определяют размеры и допуски.
У технологии холодной гибки есть важные плюсы.
- Точная геометрия, четкие грани.
- Отсутствие окалины, поэтому он часто выглядит аккуратнее.
- Эстетичность. Гнуть можно уже окрашенную или оцинкованную сталь, что экономит время на финишной обработке.
Однако у такого уголка есть и минус. Его прочность на изгиб в месте сгиба обычно немного ниже, чем у горячекатаного аналога. Это связано с особенностями деформации холодного металла.

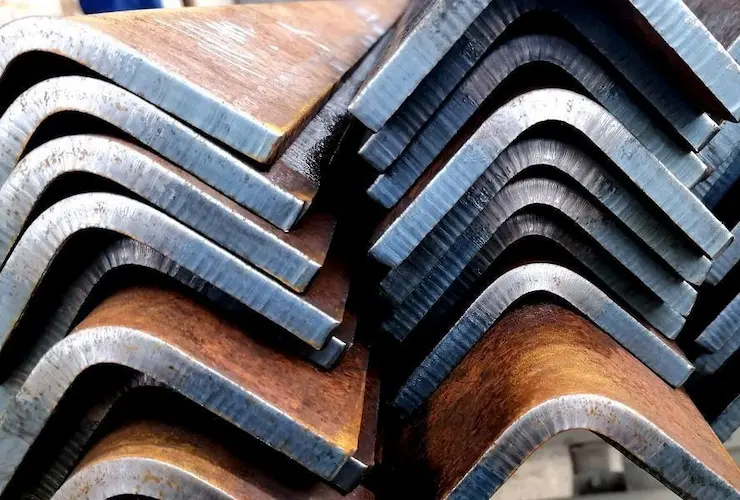

Горячекатаный стальной уголок — это классический и самый распространенный вид металлопроката. Его получают путем прокатки нагретой до высокой температуры стальной заготовки через ряд валков. Этот метод придает металлу нужную форму — букву «Г».
Такой уголок производят согласно строгим стандартам. Для равнополочного профиля действует ГОСТ 8509-93, а для неравнополочного — ГОСТ 8510-86. Эти документы гарантируют точные размеры, механические свойства и качество продукции.
Процесс горячей прокатки формирует особую структуру металла. Она отличается высокой прочностью, способностью выдерживать значительные нагрузки.
Его применяют практически во всех отраслях. В строительстве он служит основой для каркасов зданий, ферм и мостов. Его используют для усиления бетонных перекрытий и создания армирующих поясов. В машиностроении и промышленности из него делают опоры, кронштейны и элементы тяжелых станин.
От марки стали и типа защиты напрямую зависит, где и как долго прослужит конструкция
- Уголок из углеродистой стали Ст3 используют для большинства общих строительных и монтажных работ внутри помещений или под навесом.
- Уголок из низколегированной стали, например, марки 09Г2С, содержит специальные добавки. Они повышают прочность, стойкость к низким температурам. Такой материал выбирают для ответственных объектов — каркасов, мостов, опор.
- Оцинкованный уголок применяют там, где необходима усиленная защита. Цинковый слой наносят методом горячего цинкования. Он надежно защищает стальное основание от ржавчины. Такой профиль идеален для наружных ограждений, опор уличного освещения, элементов кровли.
- Для самых сложных условий существует особое решение — уголок из нержавеющей стали. Марки AISI 304 или 430 содержат хром, который формирует на поверхности невидимый защитный слой. Этот материал устойчив к ржавчине, многим кислотам и щелочам. Его применяют в пищевой и химической промышленности, в бассейнах, на морских побережьях, а также в современной архитектуре, где важна и долговечность, и эстетика.
Точность прокатки показывает, насколько реальные размеры изделия соответствуют заявленным в стандарте.
Для горячекатаного уголка это различие закреплено в ГОСТ. Существуют две основные категории точности.
1. Уголок высокой точности прокатки обозначают буквой «А». Его геометрические параметры — ширина полок, толщина, кривизна — имеют минимальные допустимые отклонения. Такой профиль используют для ответственных конструкций, где важна идеальная стыковка элементов. Это могут быть строительные фермы, каркасы промышленного оборудования, любые работы, где недопустимы зазоры и перекосы.
2. Уголок обычной точности прокатки маркируют буквой «В». Допуски на его размеры немного шире. Это не означает низкое качество. Такой прокат успешно применяют для большинства общих строительных задач — при возведении подсобных сооружений, усилении конструкций, монтаже неответственных опор и ограждений.
Для сварных каркасов сложной формы чаще нужен точный «А-класс». Для рядовых строительно-монтажных работ обычно достаточно надежного и экономичного «В-класса».
Цифры в названии металлического уголка — это его основной технический паспорт. Они прямо указывают на геометрию профиля. Маркировку читают очень просто.
Для равнополочного уголка обозначение выглядит как три числа, например, «50x50x5». Первые две цифры — это ширина каждой из одинаковых полок в миллиметрах. Третья цифра — толщина металла.
Неравнополочный уголок маркируют по такому же принципу, но цифры будут разными. Запись «100x63x6» говорит о том, что ширина одной полки составляет 100 мм, второй — 63 мм, а толщина равна 6 мм.
Таблица с техническими параметрами стального равнополочного уголка согласно ГОСТ 8509-93.
Сортамент горячекатаного равнополочного уголка.
| Размер (А×А×t), мм | Толщина полки (t), мм | Масса 1 метра, кг | Метраж в одной тонне, м |
|---|---|---|---|
| 25×25×3 | 3 | 1,12 | 893 |
| 32×32×4 | 4 | 1,91 | 524 |
| 40×40×4 | 4 | 2,42 | 413 |
| 50×50×5 | 5 | 3,77 | 265 |
| 63×63×6 | 6 | 5,72 | 175 |
| 75×75×6 | 6 | 6,85 | 146 |
Примечание: Указанная масса является теоретической и рассчитана по ГОСТ. Фактический вес может незначительно отличаться. Для точных расчетов используйте данные из сертификата завода-изготовителя.
Эти цифры помогают рассчитать нагрузку на конструкцию и общую потребность в материале.
При покупке партии для серьезных работ обязательно уточняйте, по какому ГОСТу произведен уголок. Наличие у продавца соответствующего сертификата — гарантия того, что размеры и прочность металла соответствуют заявленным в маркировке.
Металлический уголок — универсальный металлопрокат. Его Г-образная форма обеспечивает жесткость, простоту монтажа.
Сферы применения:
- Строительство. Его используют для создания силовых каркасов зданий и ангаров. Уголок используют для армирования бетона в монолитных конструкций. Из него делают перемычки над окнами и дверьми, усиливают проемы. Даже временные строительные леса часто собирают из стальных уголков.
- Промышленность и машиностроение. Из уголка создают прочные каркасы для станков, промышленного оборудования. Из углового проката сваривают опорные конструкции, рамы для транспортных средств и тяжелые грузовые стеллажи, способные выдерживать тонны веса.
- Мебельное производство. Особенно востребован гнутый или оцинкованный профиль. Он служит надежным, невидимым каркасом для корпусной мебели, столов, крепких полок.
Из уголка делают опоры для линий электропередач и контактной сети. Он входит в состав дорожных ограждений и мостовых элементов, где работает на изгиб и устойчивость.
Для декоративных целей выбирают специальные виды уголка. Нержавеющая сталь или окрашенный профиль прекрасно подходят для современных перил, фасадных элементов.
Уголок постоянно используют в быту. Он становится основой для каркаса теплицы или навеса для автомобиля. С его помощью укрепляют полки в гараже или мастерской, ремонтируют ворота или создают прочную основу для самодельного верстака.
1. Определите характер нагрузки. Если давление распределяется равномерно на оба плеча — подойдет равнополочный уголок. Когда нагрузка действует преимущественно с одной стороны — логичнее выбрать неравнополочный профиль. Его широкая полка лучше сопротивляется изгибу в таком случае.
2. Рассчитайте необходимую прочность. Она зависит от двух параметров — толщины металла и ширины полки. Чем эти значения больше — тем выше несущая способность уголка. Для тяжелых конструкций выбирайте размеры от 50x50 мм и толщину от 5 мм.
3. Оцените условия, в которых будет работать конструкция. Для сухих отапливаемых помещений часто достаточно черного стального уголка. Если изделие будет находиться на улице или в сыром помещении — необходим оцинкованный профиль или уголок, который вы покрасите после монтажа. Для агрессивных сред — морского воздуха, химических паров — сразу выбирайте нержавеющую сталь.
4. Обратите внимание на точность прокатки. Для сварных каркасов и ответственных конструкций, где важен точный стык, выбирайте уголок высокой точности (класс «А»). Для вспомогательных работ, усиления или неответственных сооружений подойдет профиль обычной точности (класс «В»).
5. Сравните цены. Гнутый уголок часто дешевле горячекатаного и имеет точную геометрию, но уступает в предельной прочности. Оцинкованный профиль дороже черного, но его применение на улице избавит вас от затрат на последующую покраску и борьбу с ржавчиной.
Успех всей конструкции зависит не только от выбора уголка, но и от того, как вы с ним работаете. Правильный монтаж и обработка значительно продлят срок службы.
Соединять уголки между собой можно разными способами.
1. Сварка дает самое прочное и жесткое соединение, она идеальна для несущих каркасов.
2. Болтовое соединение позволяет создавать разборные конструкции, например, стеллажи или временные опоры.
3. Клепка сегодня встречается реже, но все еще применяется в некоторых отраслях, например, в авиации или при работе с тонкостенными профилями.
Перед сваркой оцинкованного уголка необходимо тщательно зачистить цинковый слой в месте будущего шва и на прилегающей области. Это обеспечит качественное соединение, предотвратит образование вредных испарений. После сварки шов нужно обработать специальным цинкосодержащим составом, чтобы восстановить защиту.
Для резки стального уголка используют углошлифовальную машину (болгарку). Для более точного и ровного реза подходит гильотина. На производстве для больших объемов применяют ленточнопильные станки, которые обеспечивают чистый, аккуратный рез с минимальными потерями металла.
Черный стальной уголок требует обязательной защиты от ржавчины. После монтажа и зачистки швов его поверхность нужно обезжирить, загрунтовать. Грунтовка улучшает сцепление, обеспечивает антикоррозионную основу. Только после этого можно наносить финишный слой краски. Для уличных конструкций лучше выбрать специализированные эмали по металлу.
Работа с металлическим уголком требует внимательности. Небольшие просчеты могут повлиять на прочность, долговечность всей конструкции. Вот несколько типичных ошибок, которых стоит избегать.
- Использование черного стального уголка на улице без защиты. Такой профиль быстро покроется ржавчиной, что резко сократит срок его службы. Для наружных работ всегда выбирайте оцинкованный материал или планируйте качественную покраску с предварительной грунтовкой.
- Попытка определить необходимый размер «на глазок». Это рискованно. Неверный расчет нагрузки может привести к деформации или даже обрушению каркаса. Всегда делайте хотя бы приблизительный расчет или консультируйтесь со специалистом, чтобы выбрать правильное сечение, толщину металла.
- Применение гнутого уголка вместо горячекатаного в ответственных несущих конструкциях. Гнутый профиль отлично подходит для мебели или декора, но его прочность на изгиб в зоне сгиба обычно ниже. Для каркасов, опор и ферм надежнее использовать горячекатаный вариант.
- Игнорирование простой проверки геометрии профиля. Уголок может быть искривлен «пропеллером» — закручен вдоль своей оси. Перед работой приложите профиль к ровной поверхности по всей длине. Такой дефект сильно осложнит монтаж, создаст дополнительные напряжения в готовой конструкции. Проверяйте материал при покупке.
Уголок — это стандартный профиль в виде балки с сечением, напоминающим букву «Г». Его производят методом прокатки, протяжки или гибки. Для изготовления используют разные материалы, например, металл, композитные сплавы.
Металлический прокатный уголок применяют практически во всех отраслях. Особенно широко он востребован в строительстве. Его используют как жесткую арматуру для усиления бетона, часто вместе с другими профилями — швеллером и двутавром.
Такие решения нужны в монолитных конструкциях высотных каркасных зданий, а также в перекрытиях и покрытиях, которые испытывают большие нагрузки или имеют значительный пролет.
Стальной уголок бывает нескольких видов. Горячекатаный равнополочный уголок изготавливают по ГОСТ 8509-93. Его стандартная длина составляет от 4 до 12 метров, но возможны и более длинные изделия. При этом кривизна не должна превышать 0,4% от длины. Такой уголок подходит для металлоконструкций, а также для крепления кабелей, труб и электроаппаратуры.
Также существует горячекатаный неравнополочный уголок по ГОСТ 8510-86. Еще одну группу составляют гнутые уголки — равнополочные по ГОСТ 19771-93 и неравнополочные по ГОСТ 19772-93.
По точности прокатки уголок делится на три категории. Высокая точность обозначается буквой «А», повышенная — «Б», обычная — «В». Эти нормы установлены в ГОСТ 8509-93 и ГОСТ 8510-86.
Производители выпускают уголок разной длины. Она бывает мерной, кратной мерной, немерной или ограниченной в пределах мерной. Сечение изделия соответствует тому стандарту, по которому его производят.
Металлические равнополочные и неравнополочные уголки делают на профилегибочных агрегатах. Для этого используют листовой прокат — холоднокатаный или горячекатаный. Материалом служит сталь разного типа — углеродистая обыкновенного качества, углеродистая качественная конструкционная или низколегированная.
Оба профиля имеют одинаковую ширину полок — 50 мм. Разница в толщине металла. В первом случае она составляет 5 мм, во втором — 6 мм. Уголок 50х50х6 будет тяжелее и прочнее на изгиб.
При равной массе профильная труба обычно обладает более высокой жесткостью на кручение и изгиб благодаря замкнутой форме. Открытый профиль уголка может быть более уязвим к скручивающим нагрузкам.
Умножьте вес одного погонного метра на общую длину всех заготовок. Теоретическую массу метра для нужного размера можно найти в таблице сортамента ГОСТ. Для примерной оценки запомните — метр уголка 50х50х5 весит около 3,77 кг.
Для каркаса теплицы подойдет равнополочный уголок с полками 25х25 мм или 30х30 мм. Выбирайте оцинкованный профиль — он не будет ржаветь от постоянной влаги. Гнутый уголок часто используют из-за точных размеров и ровной поверхности.
Горячекатаный профиль часто имеет небольшую фаску на внешнем ребре, может быть покрыт темной окалиной. Гнутый уголок имеет идеально острый внешний угол, а его поверхность обычно более чистая, ровная.
Да, это необходимо. Для лучшего сцепления краски с цинковой поверхностью используйте специальную грунтовку для оцинкованного металла. Обычная грунтовка может со временем отслоиться.
Для каркаса легкого навеса часто хватает уголка 63х63х6 или 75х75х6. Для гаражных ворот или ответственных узлов лучше взять профиль с толщиной от 6-7 мм. Обязательно используйте горячекатаный стальной уголок и предусмотрите его защиту от коррозии.
