Если построить дом только из бетона, то со временем он начнет прогибаться, а при первом серьезном ветре просто треснет.
Строительная конструкция, построенная только из бетона без арматуры будет ненадежной. Бетон прекрасно сопротивляется сжатию, но очень плохо — растяжению и изгибу.
Ветер, усадка, перепады температуры, механическая нагрузка — все это создает силы растяжения и изгиба в конструкциях. Арматура внутри бетона берет на себя эти растягивающие усилия. Без нее в зоне растяжения появятся трещины, которые быстро расширятся.
Арматура — это скелет любого здания. Именно стальные прутья, скрытые внутри, позволяют бетону выдерживать не только давление, но и изгиб, растяжение, ударные воздействия.
Без арматуры строители бы не смогли возводить многоэтажные здания, длинные мосты, надежные фундаменты. Она превращает обычный камень в современный композитный материал — железобетон, который является основой любого сооружения.
Строительная арматура — это стальной каркас, придающий бетонным конструкциям прочность на растяжение.
Стальные стержни, сварные сетки превращают обычный бетон в высокопрочный строительный материал — железобетон.
Бетон сам по себе очень крепок, если его сжимать. Но он почти не сопротивляется изгибу. Арматура берет эти разрушающие нагрузки на себя.
Представьте себе мост. Когда по нему едет машина, верхняя часть пролета сжимается, а нижняя — растягивается. Бетон в нижней части не выдержал бы такого растяжения. Но стальные стержни внутри легко с ним справляются. Они буквально держат конструкцию, не давая ей разорваться.
- Значительно повышает несущую способность всей конструкции. Благодаря ей бетонные элементы выдерживают не только вес, но и давление грунта, ветровые нагрузки, вибрации.
- Сдерживает образование и расширение трещин. Бетон может немного деформироваться под воздействием температуры или усадки. Арматура связывает его, делая монолит более цельным и устойчивым к растрескиванию.
- Обеспечивает устойчивость к динамическим нагрузкам, например, к землетрясениям или ударам. Стальные стержни придают бетону гибкость и вязкость, которых у него нет от природы. Конструкция становится не просто твердой, но и упругой.
Арматура превращает обычный бетон в железобетон, делает его в десятки раз прочнее. Именно поэтому мы можем строить небоскребы, длинные мосты и надежные фундаменты. Без этого стального скелета современная архитектура просто невозможна.
Выбирают арматуру по классу прочности, диаметру и типу поверхности. Для ответственных конструкций используют стержни с рифленым профилем — он лучше сцепляется с бетоном. Правильный расчет арматуры — это основа безопасности любого здания.
Арматуру делают из специальной стали. Это не обычный металл, а сложный сплав. Его состав и свойства должны соответствовать ГОСТ. Марку стали выбирают в зависимости от того, какой прочности нужен пруток и где он будет работать.
Чаще всего для арматуры используют углеродистые стали обыкновенного качества. Основу такой стали составляет железо и углерод. От количества углерода во многом зависит прочность. Сталь марки Ст3 — надежная и недорогая. Из нее делают гладкую арматуру класса А240 и некоторые виды рифленой арматуры. Такой пруток подходит для конструкций, где нет экстремальных нагрузок.
Когда нужна повышенная прочность, берут легированные стали. В их состав вводят дополнительные элементы — марганец, кремний, иногда титан или хром. Эти добавки делают сталь крепче и выносливее. Пример такой марки — 35ГС. Из легированных сталей производят основную рабочую арматуру классов А400 и А500. Именно такие рифленые прутки лежат в фундаментах и плитах перекрытий.
Современные технологии предлагают еще один метод — термомеханическое упрочнение. Арматуру из углеродистой стали подвергают специальной обработке. Металл нагревают, деформируют и быстро охлаждают. В результате сталь становится значительно прочнее, но не теряет пластичность. Так производят высокие классы арматуры — А600, А800 и даже А1000. Это материал для ответственных конструкций, мостов и высотных зданий.
Для особых условий требуются специальные стали. Если конструкция будет стоять в агрессивной среде, нужна коррозионностойкая сталь. Ее отмечают индексом «К» в маркировке арматуры. Для сварных каркасов применяют арматуру с улучшенной свариваемостью. Их маркируют индексом «С», например А500С.

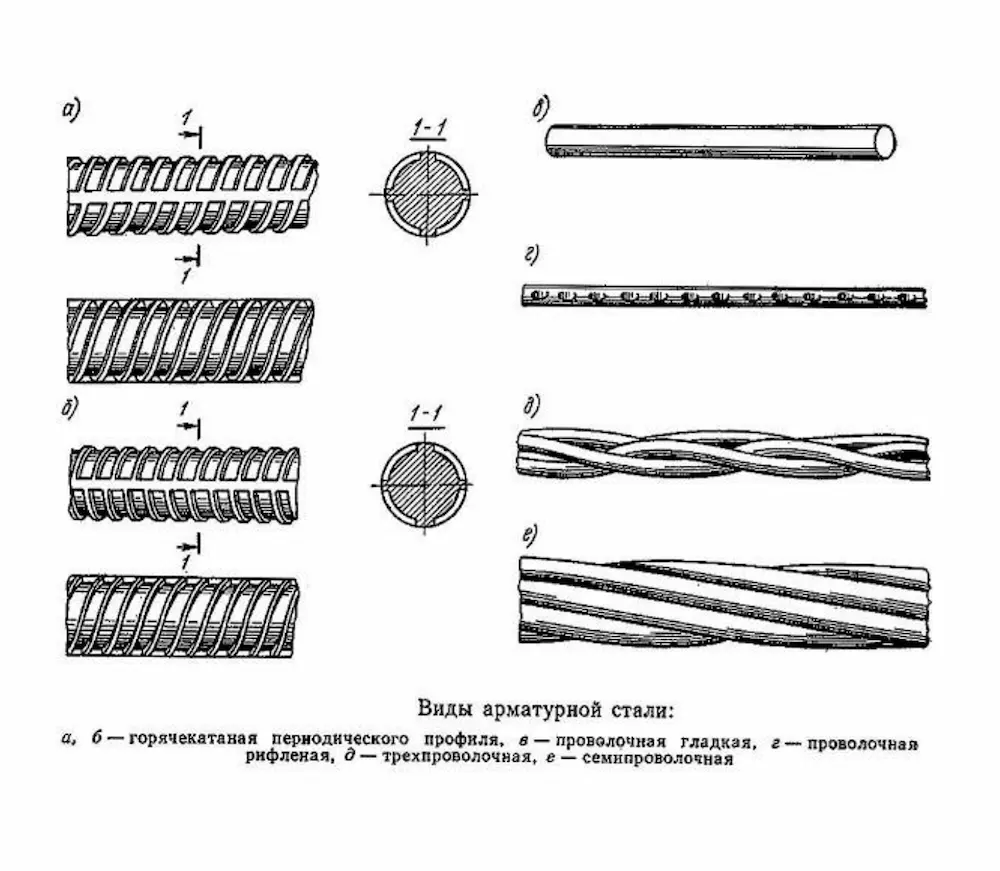

Арматура разных видов отличается друг от друга своими техническими характеристиками.
Это самый распространенный тип. Ее производят методом горячей прокатки. Стальную заготовку нагревают и пропускают через валки. Так получают прочные прутки разного диаметра.
Готовые стержни часто подвергают дополнительному упрочнению. Например, их обрабатывают термомеханическим способом или подвергают вытяжке. Это повышает предел текучести стали.
Создается методом холодного волочения. Стальную проволоку протягивают через специальные фильеры — волоки. Это делают без сильного нагрева металла. Процесс холодной деформации упрочняет сталь.
Из нее часто делают сварные сетки и кладочные каркасы. Также ее применяют в качестве напрягаемой арматуры в предварительно напряженных железобетонных конструкциях, где требуется особая способность сопротивляться растяжению.
Ее скручивают из нескольких прядей высокопрочной проволоки. Конструкция напоминает стальной канат. Такой подход дает уникальное сочетание гибкости и прочности.
Ее применяют в особо ответственных сооружениях. Например, из нее делают балки для больших мостов, пролеты которых измеряются сотнями метров. Она также востребована в конструкциях высотных зданий, специальных инженерных объектов, где обычная стержневая арматура не справится с нагрузкой.
Материал определяет, как поведет себя конструкция через годы, сколько она простоит и какую нагрузку выдержит. Сегодня есть два принципиально разных варианта — классическая сталь и современные композитные материалы. У каждого из них своя задача.
Это проверенный временем стандарт. Ее главные достоинства — высокая прочность и предсказуемая надежность. Стальные стержни отлично работают на изгиб, их можно сваривать между собой, создавая жесткий каркас. Технология сварки отработана до мелочей.
Но у стали есть и слабые стороны. Она много весит, что усложняет логистику и монтаж. Главный ее враг — коррозия. Влажная среда бетона может запустить процесс ржавления, который со временем ослабляет конструкцию. Для борьбы с этим используют арматуру с защитным покрытием или специальные марки стали.
Для особо прочных конструкций используют сталь, упрочненную термомеханическим способом. Это не просто стальной прут. Его подвергают специальной обработке — сочетанию нагрева и механического воздействия. В результате меняется внутренняя структура металла. Ее часто используют в конструкциях, где важна высокая нагрузка, устойчивость к динамическим воздействиям.
Это продукт современных технологий. Ее делают не из металла, а из волокон. Чаще всего это стеклянные или базальтовые нити, которые пропитывают полимерной смолой. Реже встречаются углеродные варианты.
Между стеклопластиковой (АСП) и базальтопластиковой (АБП) арматурой есть разница. Базальтовая, как правило, немного прочнее и лучше переносит перепады температур.
Их вес в разы меньше стальных прутьев того же диаметра. Они абсолютно не боятся коррозии, им не страшны влага и агрессивные среды. Композитные материалы — хорошие теплоизоляторы, поэтому они не создают мостиков холода в конструкции. И что критически важно, они не проводят электрический ток.
Но недостатки тоже существенны. Такую арматуру невозможно сварить. Каркас связывают только пластиковыми хомутами или вязкой. Она обладает малой упругостью и может сломаться при резком изгибе. Композитные материалы плохо переносят высокие температуры. При пожаре они теряют прочность быстрее стали. Также инженеры отмечают сложность надежного анкерования концов стержня в бетоне.
Композитная арматура подходит для малонагруженных конструкций. Например, для ленточных фундаментов под легкие каркасные или деревянные дома. Ее используют как кладочную сетку, для армирования дорожных покрытий и тротуаров, в берегоукреплении.
Использование композитной арматуры в плитах перекрытия, несущих балках или ростверках требует специального и очень точного инженерного расчета. Замена стальной арматуры на композитную «по диаметру» — грубая ошибка. Их механические свойства слишком разные. Без профессионального проекта такой шаг может создать серьезные риски для всей конструкции.

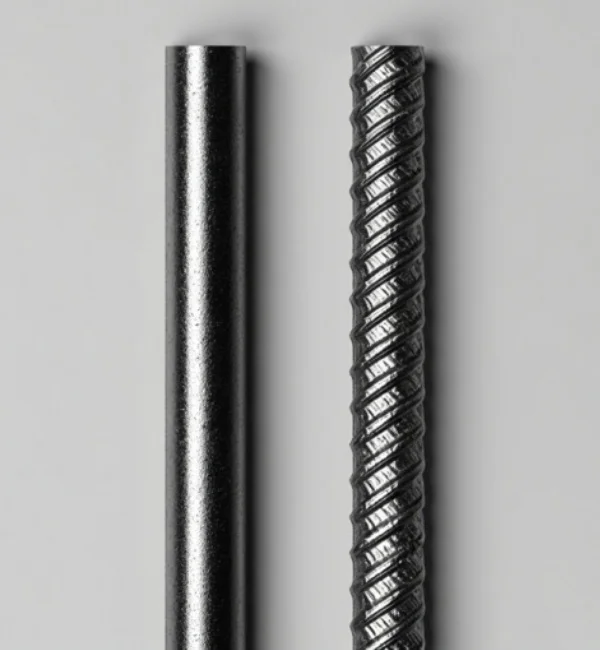

От профиля арматурного прутка зависит, как крепко он будет держаться в бетонном растворе, и какую работу сможет выполнять.
Имеет ровную цилиндрическую поверхность. Ее относят к классу А1 или А240. Из-за отсутствия рельефа она слабо сцепляется с бетоном. Ее назначение — вспомогательное. Из гладких стержней делают монтажные элементы, соединительные хомуты, каркасы для легких конструкций. Она хорошо гнется, легко сваривается.
На ее поверхности есть равномерные поперечные выступы, или ребра. Они создают механическое зацепление с бетоном. Не дают стержню проскальзывать под нагрузкой. Такую арматуру используют везде, где конструкция работает на растяжение или изгиб — в плитах, балках, колоннах.
- Кольцевой профиль. Наиболее распространенный в России. Он характерен для классов А2 (А300), А3 (А400) и самого популярного сегодня А500С. Ребра на таком стержне идут по окружности с частыми промежутками. Это классический, проверенный вариант, обеспечивающий высокую силу сцепления.
- Серповидный профиль. Его ребра не такие острые, они имеют плавную серповидную форму. Считается, что такая форма создает меньше внутренних напряжений в самом металле при прокатке. Это может положительно влиять на пластичность стержня.
- Смешанный профиль. Он может сочетать, например, продольные и поперечные ребра для еще более надежной анкеровки.
Каждый стержень внутри бетона выполняет свою конкретную задачу. Если их перепутать, конструкция потеряет часть своей прочности.
1. Рабочая арматура. Принимает на себя основные нагрузки. Чаще всего это растягивающие усилия, которые возникают в балках или плитах под весом. Рабочая арматура не дает бетону треснуть в нижней части пролета. Ее всегда делают из прочных рифленых стержней большого диаметра.
2. Конструктивная (распределительная) арматура. Она не берет основные нагрузки. Ее задача — правильно распределить усилия между рабочими стержнями. Она связывает их в единый каркас, предотвращая смещение. Противодействует боковому выпучиванию сжатых элементов, локальным деформациям. Это каркас внутри каркаса, который обеспечивает стабильность всей системы.
3. Монтажная арматура. Фиксирует положение каркаса в пространстве, задает правильные расстояния между стержнями, сохраняет проектную геометрию при заливке бетона. Часто для этой цели используют более тонкие и гибкие гладкие стержни. После заливки монтажная арматура также начинает работать в конструкции, дополняя основную.
4. Анкерная арматура. Это закладные детали. Ее применяют для соединения сборных железобетонных элементов. Выступающие части таких стержней или специальные пластины монтируют в одну конструкцию, а затем соединяют со следующей. Это создает прочный, надежный узел сопряжения.
- Штучная арматура — это отдельные стержни. Их поставляют на объект, а затем вручную собирают в каркас. Такой способ дает конструкции максимальную гибкость.Такой способ сборки используют в монолитном строительстве, при заливке уникальных фундаментов или усилении сложных узлов.
- Арматурные сетки — это готовые изделия. Их заранее сваривают или связывают на производстве. Сетка представляет собой полотно из пересекающихся стержней. Такие сетки обеспечивают равномерное распределение усилий и стандартное качество.
- Арматурные каркасы — это объемные конструкции, изготовленные заранее на заводе. Каркас напоминает клетку или решетчатую балку. Он предназначен для армирования линейных элементов — колонн, балок, свай. Готовый каркас привозят на стройплощадку и сразу устанавливают в опалубку. Это гарантирует точную геометрию и высокую скорость сборки.
На каждом стальном пруте есть буквы и цифры. Это маркировка. Она похожа на технический паспорт, который рассказывает основную информацию о материале. Умение ее понимать сразу отделяет дилетанта от специалиста.
Раньше в ходу была простая система классов — А-I, А-II, А-III. Сейчас ей на смену пришла более точная. Современный класс обозначают буквой «А» и числом, например, А240 или А500. Это число показывает предел текучести стали. То есть то напряжение, после которого металл начинает необратимо деформироваться. Чем число выше, тем прочнее прут.
Рядом с основным классом часто стоят дополнительные индексы. Они указывают на особые свойства.
- Индекс «С» — свариваемая. Арматура А500С специально предназначена для соединения сваркой. Без этой буквы сваривать стержни может быть опасно.
- Индекс «К» говорит о повышенной стойкости к коррозии.
- Индекс «Т» означает, что сталь термически упрочненная. Это улучшает ее прочностные характеристики.
- Класс А240. По старой системе это А-I. Такую арматуру делают с гладким профилем. Ее основная роль — монтажная. Из нее делают хомуты, соединительные элементы и используют для конструктивного усиления там, где нет больших растягивающих нагрузок.
- Класс А400. Это классическая рабочая арматура А-III. Его производят с кольцевым рифленым профилем. Диаметр также от 6 до 40 миллиметров. Ее применяют как основную силовую в фундаментах, плитах перекрытия и балках при монолитном строительстве. Она отлично сцепляется с бетоном, держит растяжение.
- Класс А500С. Это современная и улучшенная версия А400. Ее выпускают с кольцевым или серповидным профилем в том же диапазоне диаметров. Буква «С» в маркировке — ваша гарантия, что каркас из такой арматуры можно безопасно сваривать. По прочности она превосходит А400.
Выбор арматуры зависит от проекта. Там указаны все параметры — диаметр, класс, схема раскладки.
Вам понадобится арматура двух видов. Основные рабочие продольные стержни укладывают вдоль ленты. Эти стержни берут на себя основные нагрузки.
Для поперечных хомутов, которые связывают каркас в пространственную конструкцию, подойдут более тонкие стержни. Каркас обычно не сваривают, а связывают отожженной проволокой. Это создает более гибкое соединение.
Здесь критически важны два слоя — верхний и нижний. Они работают вместе, как единая система, сопротивляясь изгибу плиты. Часто для такого фундамента используют готовые сварные сетки из арматуры диаметром 10-12 миллиметров.
Сетки укладывают с четким отступом от краев бетона, чтобы создать защитный слой. Это обеспечивает равномерное распределение усилий от стен и оборудования по всей площади плиты.
Для их усиления применяют жесткие пространственные каркасы. Он должен противостоять не только сжатию, но и возможному боковому изгибу. Монтаж таких каркасов требует особой точности.
Для армирования кладки традиционно используют стальную сетку. Однако сегодня хорошей альтернативой стали композитные материалы. Сетка из базальтового или стеклопластикового волокна не уступает в прочности оцинкованной стали, но при этом не проводит холод и не подвержена коррозии. Ее удобно резать и укладывать в шов между кирпичами или блоками.
Дорожных работ и стяжки пола не нужна тяжелая арматура. Здесь основная задача — предотвратить усадочные трещины и равномерно распределить локальные нагрузки. Для усиления используется тонкая арматура диаметром 4-6 миллиметров, уложенная в виде сетки с ячейкой 100-150 миллиметров.
Часто используют готовые карты сварной сетки, которые просто раскатывают по основанию. Для обычной цементной стяжки внутри помещения иногда достаточно полимерной фибры, но для больших площадей или нагрузок сетка из стальной или композитной арматуры остается надежным выбором.
Окончательное решение, особенно для больших и ответственных объектов, должен принимать инженер-конструктор на основе точного расчета.
Стальная арматура — это металлические стержни, обычно круглого сечения. Они бывают гладкими или с рифлеными. Рифление нужно для лучшего сцепления с бетоном. Основные параметры — диаметр, длина и технические условия — определяются государственными стандартами (ГОСТ). Самые распространенные диаметры начинаются от 6 мм и доходят до 20 мм и более.
Стальная арматура компенсирует главный недостаток бетона — низкую сопротивляемость растяжению. В самой конструкции арматура может быть расположена по-разному. Продольные стержни работают на растяжение и предотвращают вертикальные трещины. Поперечные — связывают бетон, мешая образованию наклонных трещин от сдвигающих усилий.
По условиям применения выделяют напрягаемую и не напрягаемую арматуру. Напрягаемая — это высокопрочные стержни или канаты, которые предварительно натягивают, чтобы повысить несущую способность конструкции. Ненапрягаемая работает без предварительного натяжения.
Способ производства тоже бывает разным. Самый массовый вид — горячекатаная стержневая арматура. Ее могут дополнительно упрочнять. Холоднотянутую проволочную арматуру используют для сеток и в качестве высокопрочных элементов. Канатную арматуру применяют в особо ответственных сооружениях, например, в мостах.
Класс прочности арматуры обозначают буквой «А» и цифрой, которая указывает предел текучести в мегапаскалях. Например, класс А500С.
Чаще всего в строительстве используют несколько классов. А240 (АI) — это арматура гладкого профиля, очень пластичная. Ее применяют для вспомогательных и монтажных элементов. Классы А400 (АIII) и А500 (А500С) — это рифленая арматура, основа для рабочих стержней в фундаментах, перекрытиях и колоннах. Классы А600 (А IV) и выше относятся к высокопрочной арматуре для ответственных и напрягаемых конструкций.
В маркировке также встречаются дополнительные индексы. «С» означает, что арматуру можно сваривать. «К» говорит о повышенной стойкости к коррозии. «Т» указывает на термоупрочнение. Маркировка «А500С» сразу сообщает специалисту о прочности материала и возможности его сварки.
Для основного усиления бетонных элементов всегда используют арматуру периодического профиля, начиная с класса А300. Гладкую арматуру А240 применяют только для вспомогательных задач, например, для монтажных хомутов.
Обязательно запрашивайте паспорт качества на партию. В нем указаны химический состав стали, механические свойства, результаты заводских испытаний.
При приемке осмотрите стержни. На них не должно быть глубоких раковин, трещин или обильной окалины. Рифление на профиле должно быть четким и равномерным по всей длине.
Да, но только определенные виды. Для сварки подходит арматура, в маркировке которой есть индекс «С» — например, А500С. Сталь для таких стержней специально разработана для надежного соединения сваркой.
Высокая температура сварочной дуги может «выжечь» углерод в месте нагрева. Это приводит к изменению структуры металла. Стержень становится более хрупким и теряет прочность именно в зоне шва, что создает опасную слабую точку в каркасе. Такую арматуру правильно соединять вязкой.
У каждого метода есть свои задачи. Сварка обеспечивает жесткое и быстрое соединение. Ее часто применяют при заводском изготовлении сеток и каркасов. Однако на стройплощадке качество сварного шва сильно зависит от квалификации сварщика, условий работы.
Вязка стальной проволокой создает более гибкое соединение. Оно не боится вибраций при заливке бетона и позволяет каркасу немного «подстроиться» без риска появления трещин. Для большинства монолитных работ, особенно в частном строительстве, вязка считается более надежным и технологичным выбором.
Это не совсем так. Здесь важно разделять два разных свойства. Прочность на разрыв у стеклопластика действительно может быть значительно выше, чем у стали. Но ключевой параметр для строительных конструкций — это не просто разрыв, а работа на изгиб. Здесь главную роль играет жесткость материала, или модуль упругости.
У стеклопластиковой арматуры он примерно в четыре раза ниже, чем у стальной. Это значит, что под одинаковой нагрузкой композитный стержень прогнется значительно сильнее. Такая большая деформация может привести к недопустимому раскрытию трещин в бетоне. Поэтому прямо заменить стальную арматуру на стеклопластиковую того же диаметра нельзя.
Основная защита — это сам бетон. Правильно рассчитанный и залитый защитный слой бетона толщиной от 25-30 миллиметров надежно изолирует сталь от влаги и кислорода. Если конструкция будет работать в агрессивной среде, используют дополнительную защиту.
Выбирайте арматуру с индексом «К» в маркировке. Это означает, что сталь имеет повышенную стойкость к коррозии. В самых сложных случаях, например для сооружений в морской воде, применяют арматуру с эпоксидным покрытием. Оно создает на стержне плотный барьерный слой. Однако такое покрытие требует очень аккуратного обращения при монтаже, так как его легко повредить.
