Стальной уголок — это фасонный металлопрокат с Г-образным сечением. Его производят методом прокатки на специальных станах. В зависимости от технологии изготовления и конфигурации делится на несколько основных типов.

В этой статье разберем классификацию стальных уголков, их типоразмеры, расчетные характеристики.

Что такое уголок?

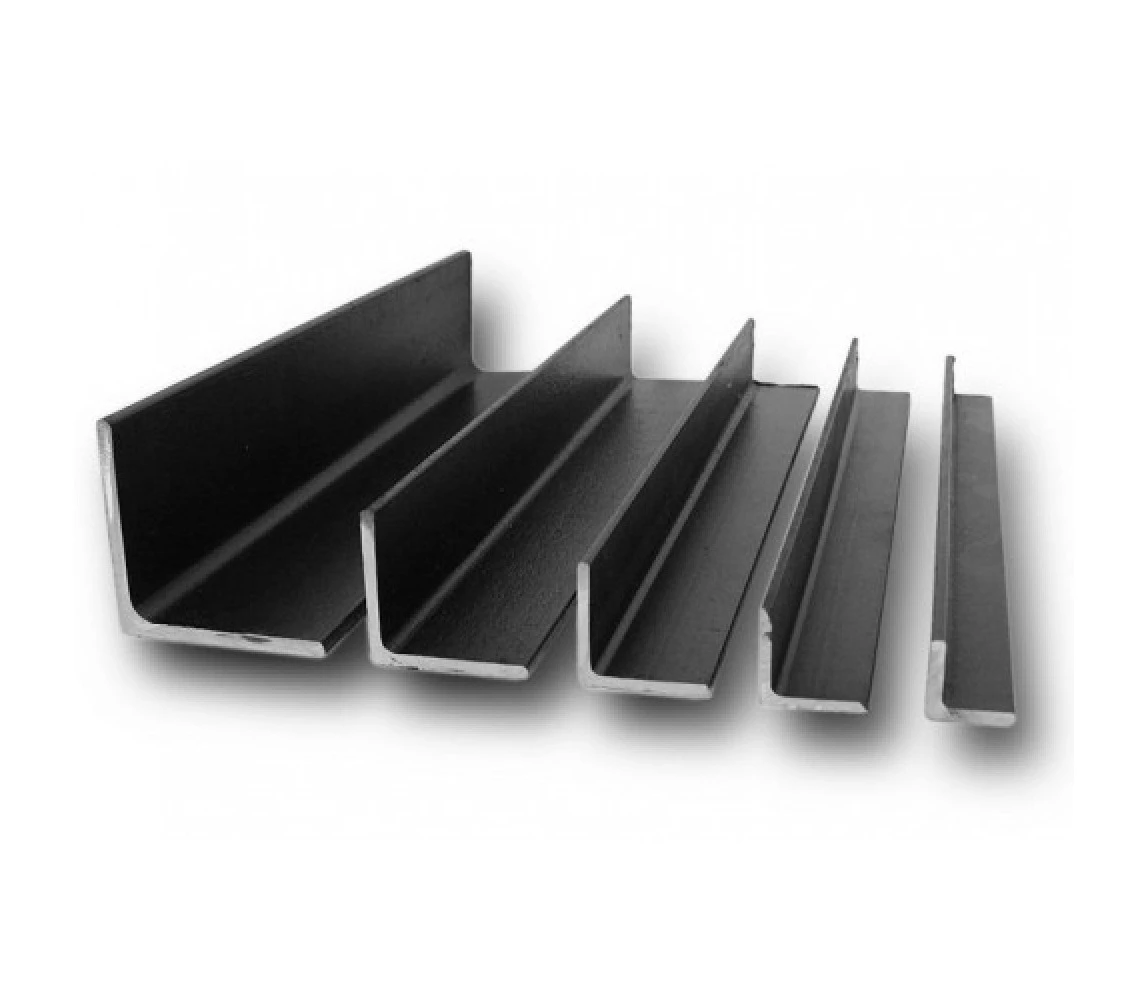

Угловой профиль представляет собой две полки, соединенные под прямым углом. Разнообразие типоразмеров дает возможность подобрать уголок под конкретные цели.

Строительство

Из уголка возводят скелеты здания, делают усиление для дверных, оконных проемов. Его задействуют в опалубке и при создании закладных деталей для монолита.

Без уголка редко обходится монтаж инженерных систем. На нём крепятся воздуховоды, трубопроводы, тяжелое оборудование.

Производство

Из уголка изготавливают рамы станков, части промышленных установок. Он обеспечивает стабильность, устойчивость к вибрациям. Для агрессивных сред выбирают нержавеющий или оцинкованный вариант — не ржавеет, служит дольше.

Малоэтажное домостроение, ландшафтный дизайн

В частном домостроении, при благоустройстве участков из него варят основы для беседок, навесов, ворот, калиток, теплиц. Уголок применяется для лестничных пролетов, кронштейнов, опор для садовых качелей, направляющих для забора из профнастила или евроштакетника.

Инфраструктура

Опоры линий электропередачи, мосты, дорожные ограждения, остановочные павильоны — везде применяется низколегированный стальной уголок.

Основные виды стального уголка

Производители выпускают несколько разновидностей стального уголка..

По способу изготовления

От технологии зависят прочностные характеристики, стоимость, сфера применения.

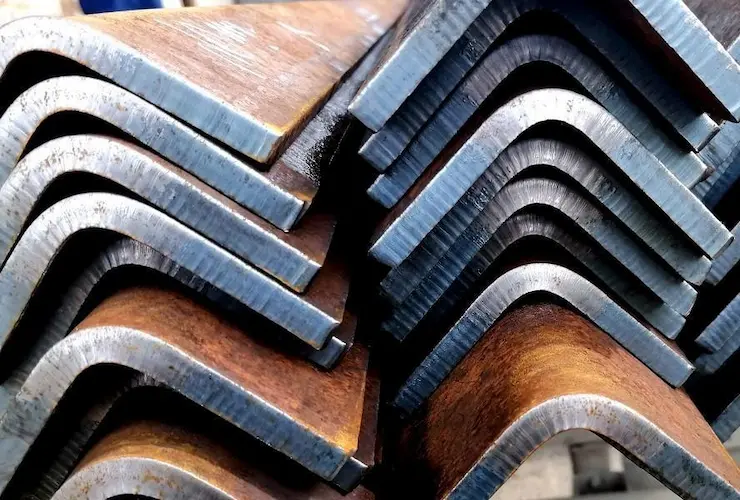

Горячекатаный

Производят на прокатных станах. Раскаленную стальную заготовку пропускают через систему валков. Изнутри остается небольшое закругление — дополнительное жесткое ребро. Сверху образуется окалина — это норма.

К плюсам можно отнести надежность, стойкость к механическим воздействиям. Но есть и минус. Уголок получается менее точным по сравнению с холодным вариантом.

Холодногнутый уголок

Заготовкой служит стальная полоса, которую пропускают через профилегибочные станы, сгибают под прямым углом. Никакого нагрева не требуется. Готовый уголок не имеет окалины. Угол гиба может быть любыми.

В месте сгиба уголок немного ослаблен, поэтому он хуже противостоит изгибу. Основное назначение — декоративная отделка, легкие перегородки, кронштейны.

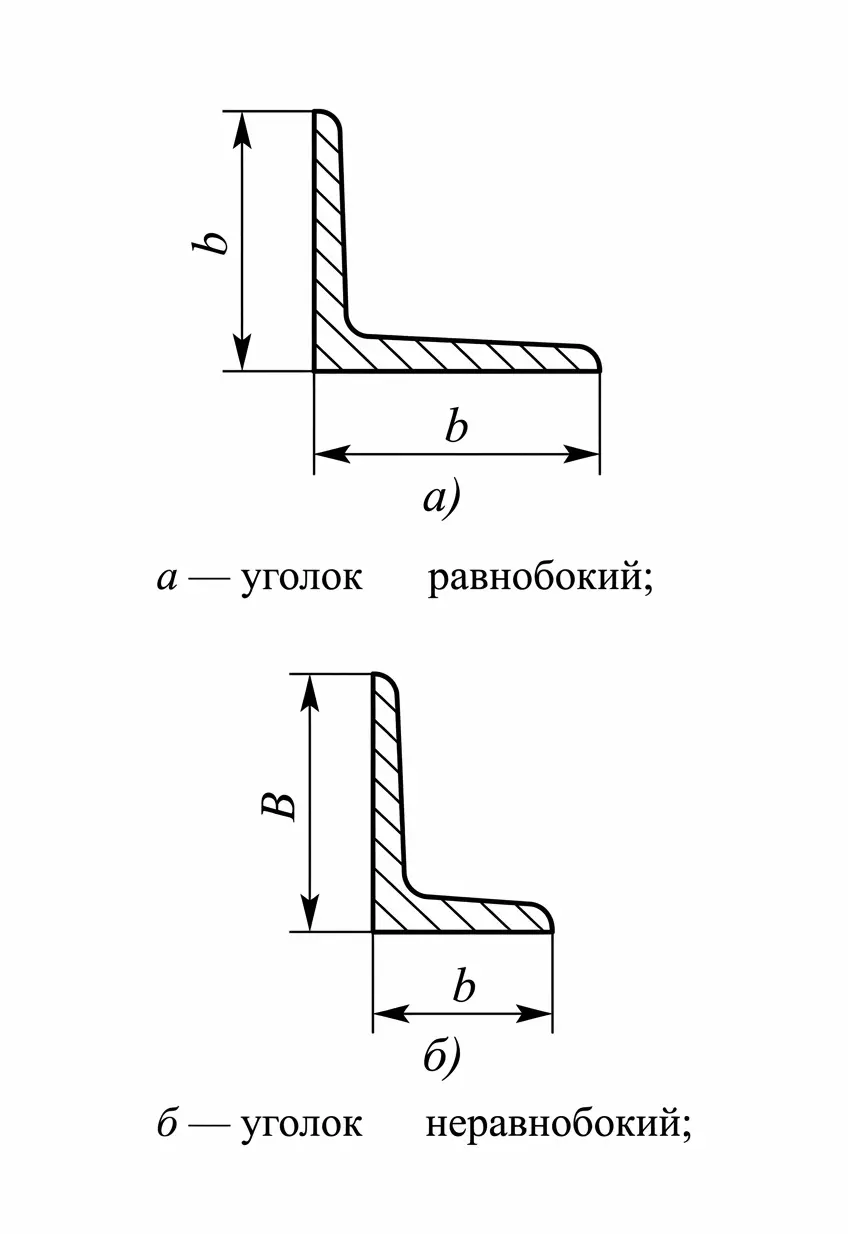

По форме

• У равнополочного уголка обе стороны одинаковые. Он востребован везде, где нет необходимости в специальном распределении нагрузок по осям.
• Неравнополочный уголок имеет отличающиеся грани. К примеру, 100 на 63 мм или 75 на 50. Он востребован, когда сооружение испытывает неодинаковые нагрузки в различных направлениях.

По точности прокатки

• Повышенная «A». Допуски здесь минимальны, геометрия выдержана очень строго. Такой уголок выбирают для ответственных узлов.
• Обычная «B». Допуски здесь шире, но для подавляющего большинства строительных, производственных целей их вполне достаточно. Это скелеты зданий, опоры, ограждения, ворота, теплицы.

Как выбрать правильный уголок

Выбор сводится к трем основным параметрам.

Размеры и геометрия

Маркировка читается просто. Возьмем обозначение 75х50х5. Первая цифра — это ширина большей стороны в миллиметрах, вторая — меньшей, третья — толщина.

Есть еще один ценный геометрический параметр. Это величина внутреннего закругления. Оно играет роль дополнительного ребра жесткости.

Чем больше радиус, тем равномернее распределяются напряжения в месте соединения, тем выше прочность на кручение.

Сталь

• Ст3. Для металлоконструкций, ферм применяется углеродистая сталь Ст3. Она хорошо сваривается, обладает достаточной надежностью, стоит недорого. Может эксплуатироваться при температурах до - 40 градусов.
• 09Г2С. Это низколегированный сплав. Добавки марганца, кремния повышают надежность почти в полтора раза. При этом сохраняется способность хорошо свариваться, сохранять структуру на морозе.

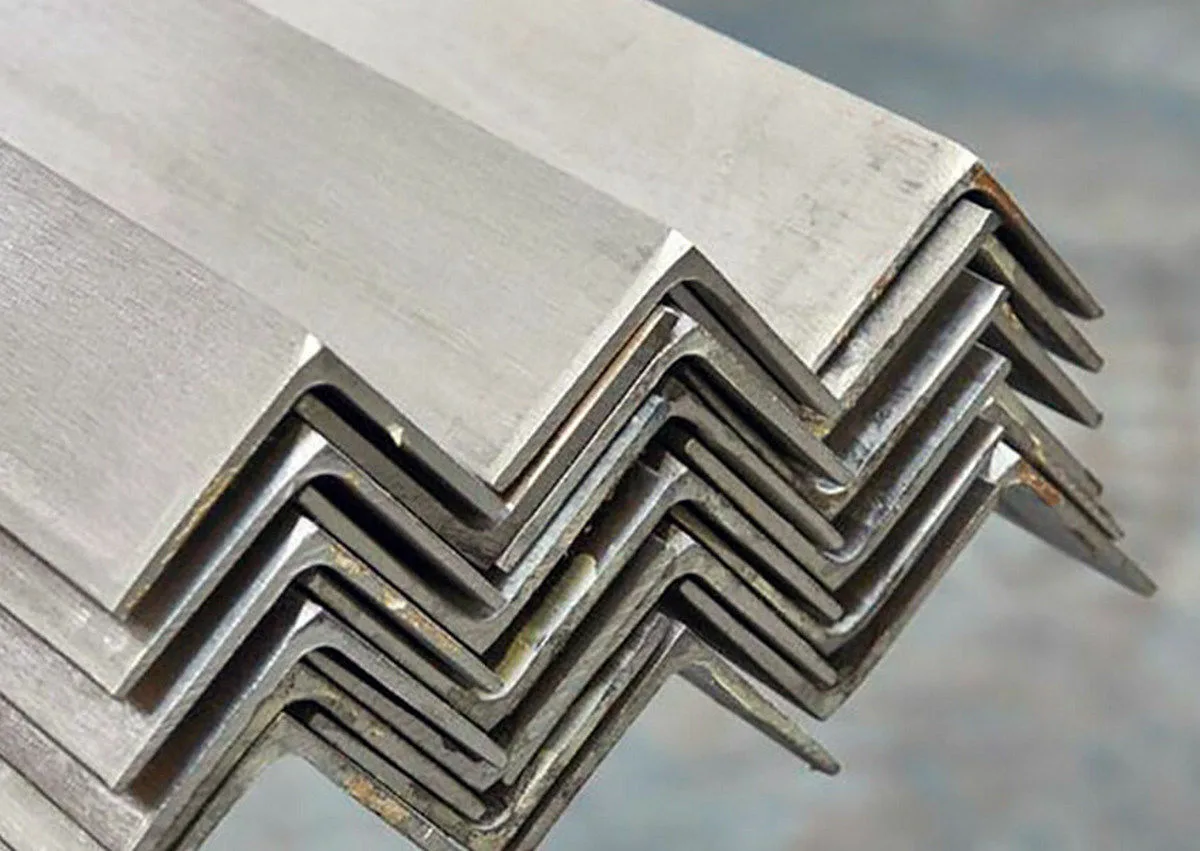

• Нержавейка. Для агрессивных сред, химических производств, береговых линий, пищевого оборудования используется нержавеющий уголок. Легирующие добавки хрома и никеля создают защитную пленку, которая противостоит коррозии. Такой уголок не красят. Он сохраняет внешний вид десятилетиями. Но стоит нержавейка заметно больше.

Габариты

Зная массу 1 м, легко посчитать тоннаж для проекта, рассчитать стоимость доставки. Допустим, вам нужно 150 м уголка 50х50х5. 150 х 3,77 = 565,5 килограмма.

Зная нормативные значения, вы легко определите массу всего металлокаркаса, не ошибетесь с выбором транспорта.

Равнополочный уголок

Неравнополочный уголок

Расчет ведется аналогично, но в маркировке указывают обе стороны и толщину. Такой уголок незаменим там, где давление по осям различается.

Как рассчитать необходимое количество

Любой проект начинается с метража. Суммируют протяженность всех частей, где будет использован уголок, — стоек, перемычек, раскосов. Получается общая длина в м. Затем берут таблицу, где указана масса 1 пог.м для каждого типоразмера. Допустим, вам нужно 100 м уголка 50х50х5. 1 м весит 3,77 кг. Умножаем 100 на 3,77 и получаем 377 кг. Это 0,377 т.

На что обратить внимание при покупке

Когда уголок привозят на объект, или вы забираете его со склада, потратьте десять минут на визуальный осмотр. Это избавит от проблем при монтаже.

• Геометрия. Положите уголок на ровный пол или просто посмотрите вдоль него. Если он не скручен винтом или изогнут, то все в порядке. Допускается небольшая кривизна, но в пределах, установленных стандартами. Если явно видно, что уголок повело, то его лучше заменить — он создаст лишние напряжения. Ровно собрать каркас не получится.
• Качество. Расслоения, глубокие трещины или закаты снижают прочность. Допустимы мелкие вмятины, царапины или рябизна. На горячем уголке обязательна окалина.
• Маркировка, документы. Каждая партия сопровождается сертификатом качества, где указаны тип стали, размеры и номер плавки. Сверьте эти данные с тем, что вам привезли. На самих уголках маркировка может быть не на каждом изделии, но наличие бирок на пачках обязательно.

Логистика

Для небольших объемов до 1,5 т подойдет бортовой грузовик или «Газель» с длинным кузовом. Если больше, то заказывают машину с манипулятором — это удобно для выгрузки прямо на участке. Главное — не превышать грузоподъемность транспорта, укладывать так, чтобы не было перемещений во время перевозки.

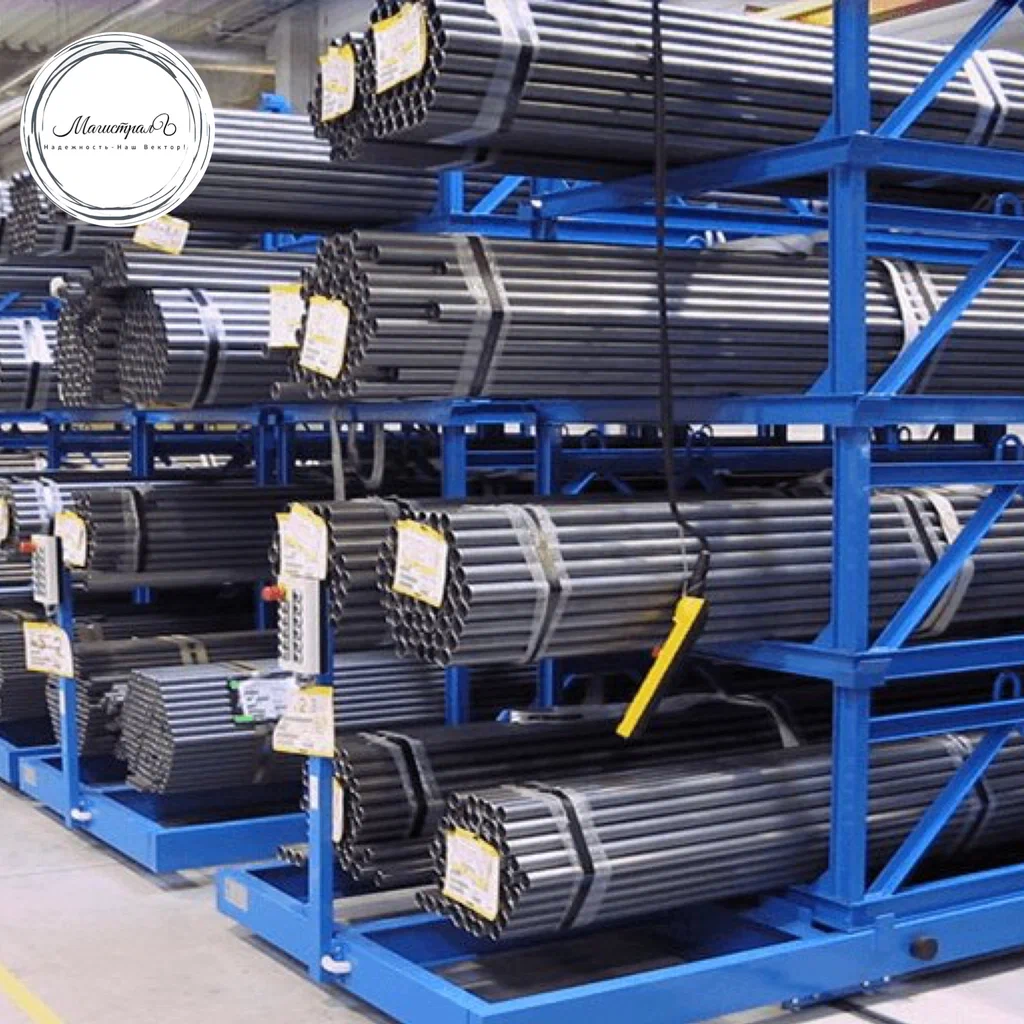

Хранение

Уголок не должен лежать прямо на земле, особенно если на участке сыро. Подложите деревянные брусья или шпалы, чтобы была вентиляция. Складывать лучше ровными рядами, без перекосов. Если штабель получился высоким, то перекладывайте ряды деревянными прокладками, чтобы нижние хлысты не согнулись под тяжестью верхних.

Для долгого хранения под открытым небом уголок стоит обработать грунтовкой или хотя бы закрыть плотным тентом. Нержавейка и оцинковка в такой защите не нуждаются.

Подведем итоги

Металлический уголок используют повсюду, но чаще всего в строительстве. Он играет роль жесткой арматуры в монолитных каркасах высотных зданий, в перекрытиях под большими нагрузками, длинных пролетах. Нередко работает в паре с швеллером или двутавром.

• По способу производства, форме сечения металлический уголок делится на несколько видов.
• Горячедеформированный равнополочный уголок от 4 до 12 м. Кривизна не более 0,4 %. Идёт на металлоконструкции, а также для крепления кабелей, труб и электроаппаратуры. У горячего неравнополочного уголка ширина граней отличается. Это позволяет применять его там, где давление по осям распределено неравномерно.
• Холодный уголок выгибают из листа, без нагрева.
• По точности прокат делят на три класса. Класс А — высокая. Класс Б — повышенная. Класс В — обычная.

По длине уголок бывает:

• Мерным— все изделия в партии одинаковые.
• Кратным — длина хлыста кратна заданной величине. Например, 6 м при заказе двухметровых заготовок.
• Номерным — допускает разные размеры в пределах, установленных стандартом.

В компании «Омега Металл» можно заказать стальной уголок всех перечисленных видов. Менеджеры помогут подобрать подходящий металлопрофиль под вашу задачу, организуют доставку.
