В строительстве и металлообработке часто путают 3 понятия: арматуру, проволоку и катанку.
В статье мы расскажем, как отличить катанку от обычного прутка. Вы узнаете, что означают маркировки «8А» или 6,5 мм. А также поймёте, где применение недорогого проката без контроля качества разрушит конструкцию.
Катанка изготавливается последовательным обжатием заготовки в калибрах проволочного стана с последующей сматыванием в бухту. Используется для производства арматуры, проволоки, крепежа и сварочных материалов. Отсутствие острых углов снижает риск возникновения трещин при дальнейшей деформации.
Катанка – горячий прокат. Она служит сырьем для дальнейшего производства.

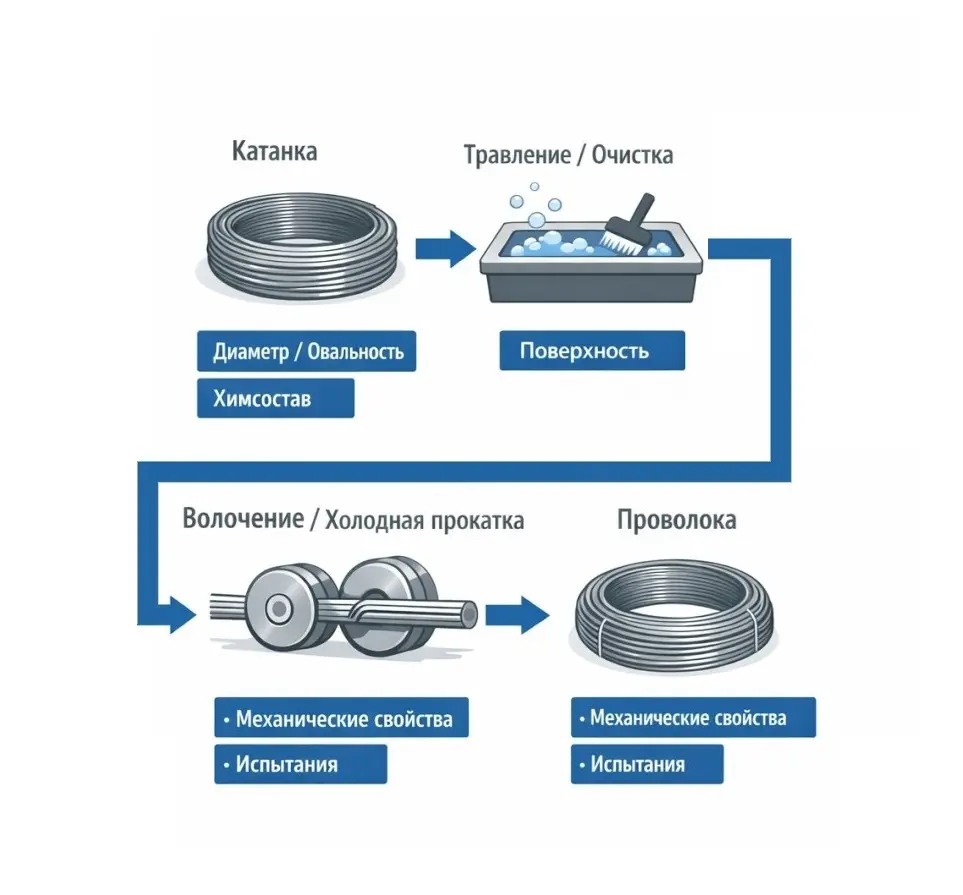

Проволоку получают холодным протягиванием катанки через сужающееся отверстие – волоку. Её протягивают через волоки, и d уменьшается до 0,16–10 мм. При этом структура металла уплотняется, окалина исчезает.
Катанка всегда гладкая. У рифленой арматуры есть ребра или выступы, которые улучшают сцепление с бетоном.
Допуски. Катанка допускает разницу между максимальным и минимальным d. По стандарту 30136–95 она не может быть более 50% суммы предельных отклонений по d. У арматуры требования к геометрии строже.
Способ наматывания. Катанку плотно сматывают. Так её удобно транспортировать и разматывать на предприятиях. Арматуру поставляют прямыми хлыстами длиной 6–12 метров. Сматывают только рифленую классов А240 и А400.
Производится кислородно-конвертерным и электросталеплавильным способом. Оба дают качественную основу для дальнейшего передела.

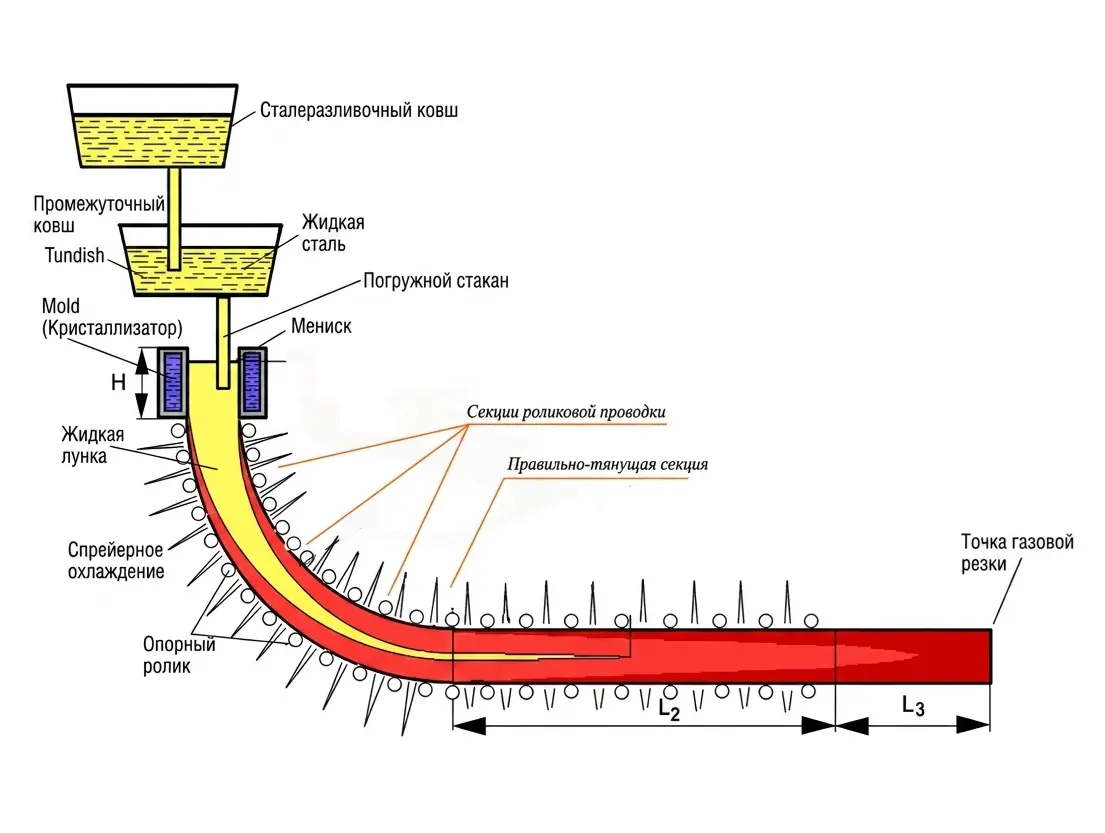

Жидкий стальной сплав поступает на машину непрерывного литья МНЛЗ. В кристаллизаторе он быстро застывает, на выходе образуется непрерывно-литой квадратный блюм, к примеру, 150х150 мм. МНЛЗ режет его на мерные длины. Он может быть горячим, передаваться в цех без остывания, либо полностью остывшим.
Блюм подают в методическую нагревательную печь, где нагревают до 1100–1200 градусов для придания пластичности.
Раскаленный блюм последовательно пропускают через клети:
Скорость обработки на выходе может достигать 100 м/с, температура — около 850–950 °C.
В горячем виде сматывается в петли на моталку. Петли поступают на рольганг с охладительной системой.
Режимы:
При понижении t часть окалины отслаивается. Оставшийся слой удаляют позже дробеструйной обработкой или травлением.
Остывшие петли собирают в плотные пачки — бунты и стягивают. Готовый металлопрокат отправляется потребителю — на канатные, метизные заводы.
Катаный пруток различают по трем ключевым признакам: марке, назначению, конфигурации.
Стальной пруток — распространённый тип. Химическая формула варьируется в соответствии с требуемыми свойствами:
Алюминиевый металлопрокат используется в электротехнической промышленности, например, для изготовления проводов. Медная также применяется для производства кабелей, проводников.
Нержавеющий вариант востребован в агрессивных средах и на воздухе благодаря своей коррозионной стойкости.

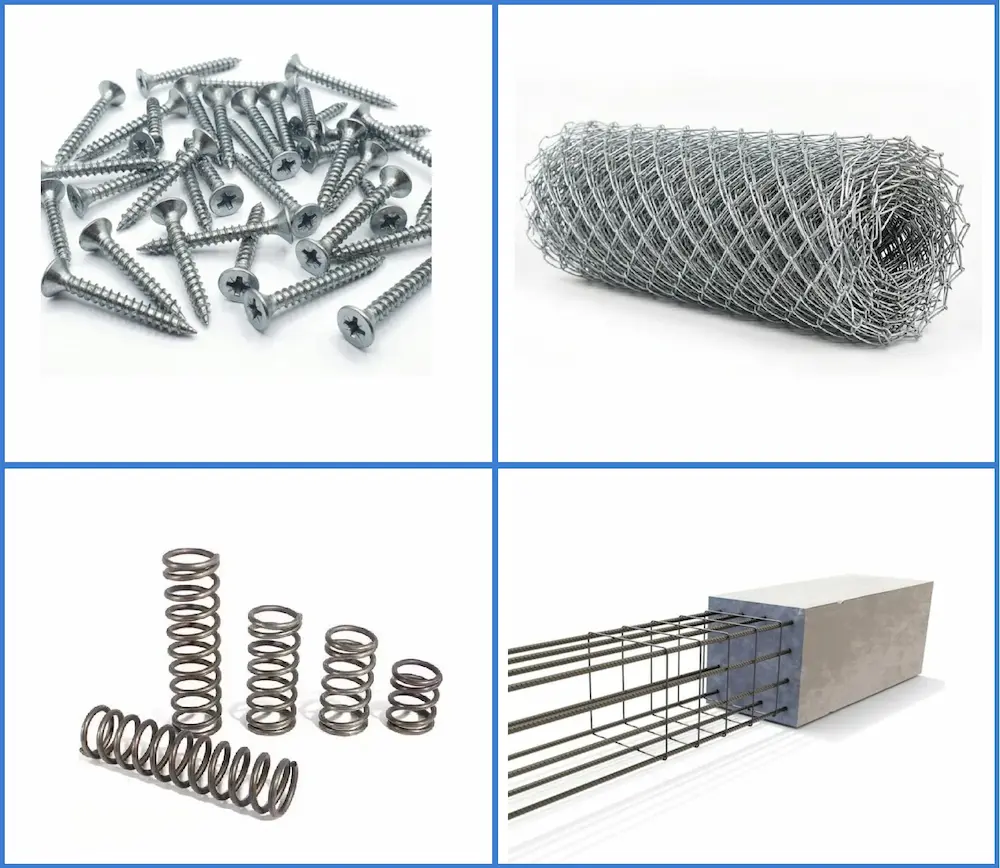

Служит основой для получения вязальной, сеточной, обвязочной нити. Весь технологический цикл проходит строго по регламенту. Ее d постепенно уменьшают, и в результате получается материал нужной толщины.
Это конструкционный материал. Из него производят арматуру для железобетонных конструкций. Гладкая А1 идёт на монтажные и распределительные, а рифленая от А400, А500 — на рабочие стержни каркасов.
Из полуфабриката однородной структуры, без дефектов способом рубки, нарезки, штамповки изготавливают гвозди, болты, шурупы, саморезы, винты и гайки. Чтобы сделать качественный крепеж, важно контролировать каждую операцию Оцинкованный крепеж востребован там, где важна защита от коррозии, например для монтажных скоб.
Из Св-08Г2С — сплошные сварочные стержни, предназначенные для автоматической сварки под флюсом. Каждая партия маркируется особыми индексами, чтобы гарантировать стабильный химический состав. К чистоте здесь предъявляют самые строгие требования, так как от этого напрямую зависит свариваемость.
Это готовое низкоуглеродистое металлоизделие, иногда с термическим упрочнением. Им стягивают тюки с макулатурой, паллеты с товаром и кипы металлолома. Благодаря своим особенностям, податливости она надежно удерживает грузы при перевозке.
Согласно стандартам 30136-95 и Р 58056-2018, катанка — это исключительно круглый горячедеформированный прокат.
Таким образом, с точки зрения нормативно-технической документации, классификация по форме может быть только круглой.
Квадратный, прямоугольный или шестиугольный металлопрофиль технически корректно именовать «фасонным прокатом для волочения» или «специальными профилем по ТУ».
Размерный ряд регламентирует стандарт 2590. Он устанавливает перечень диаметров и допустимые отклонения для каждого типоразмера. Основной массив продукции составляют позиции от 5 мм до 14 мм. В перечень входят строго определенные значения 5,0; 5,5; 6,0; 6,3; 6,5; 7,0; 8,0; 9,0; 10,0; 12,0 и 14,0 мм.
Диаметр 6,5 мм занимает лидирующее положение по трем причинам. Этот размер является универсальным.
Строители применяют d 6,5 мм для вязки арматурных каркасов. Из него также создают гвозди, строительную сетку и электроды. Теоретическая масса одного метра 6,5 мм составляет 0,261 кг, что удобно для технических расчетов.
На выходе он всегда немного сплющивается. Этот эффект в технической документации называют «овальностью». Допустимый размер овала зависит от класса точности изделия.
Обычная точность допускает больший овал, повышенная – более точная.
Нормы устанавливают конкретные ограничения. Разница между наибольшим и наименьшим диаметрами в одном поперечном сечении не может превышать сумму абсолютных значений предельных отклонений.
Поясним на примере. Если стандарт для конкретного диаметра устанавливает допуск минус 0,4 мм и плюс 0,4 мм, то предельная овальность составит 0,8 мм. На практике для самых ходовых размеров она находится в пределах 0,3 – 0,5 мм. Допускается незначительное отклонение, если оно не выходит за эти рамки.
При выборе металлопроката большинство покупателей смотрят только на d и цену. Но этого мало. Разберем параметры, которые актуальны при выборе.
| Характеристика | ГОСТ 30136-95 | Почему это важно |
|---|---|---|
| Временное сопротивление разрыву | Для Ст1 – 420–470 МПа. Для Ст3 – 490–540 МПа | Предельное механическое воздействие, при котором стержень рвется. Чем оно больше, тем выше прочность. |
| Относительное сужение | Для Ст1 – от 66–68%. Для Ст2 и Ст3 – от 60% | Это главный показатель пластичности катанки. Чем выше процент, тем пластичнее. |
| Масса одного метра (теоретическая) | 5 мм – 0,1541 кг; 5,5 мм – 0,1865 кг; 6 мм – 0,2220 кг; 6,5 мм – 0,2605 кг; 8 мм – 0,3946 кг; 9 мм – 0,4994 кг | Необходима для расчета стоимости и проектирования. Зная, сколько весит 1 м., легко посчитать массу партии. |
| Масса упаковки | От 500 кг до 2500 кг. Типовые величины: 500–1100 кг, 1400–1800 кг, 1800–2500 кг | Влияет на логистику. 2 тонны поднимет только кран. |
Алюминиевые заклёпки для самолётов производят из сплавов 1100, 2017, 2024, 5056, 6061. Для специальных задач – прочные сплавы серии 8000. Они обладают высокой прочностью, коррозионной стойкостью и устойчивостью к усталостным нагрузкам.
Металлопрокат, востребованный в различных сферах, выпускается на крупных промышленных предприятиях на современном оборудовании с точным соблюдением всех требований.
Удобный формат поставки. Производитель сматывает горячедеформированный прут в бухту. Такое решение приносит очевидные плюсы, но порождает и специфические трудности.
Экономия при транспортировке. Смотанный прут не даёт концевой обрези. Заказчик оплачивает конкретное количество без потерь на неиспользуемые отрезки. Такой формат подходит для большинства потребителей и позволяет снизить транспортные расходы.
Гибкость. Из стальной катанки изготавливают сетку без предварительного нагрева. Мягкая сталь хорошо поддается гибке.
Однако у этого материала есть минусы, о которых стоит знать заранее.
Горячекатаная продукция после прокатки имеет плотный слой мелкой окалины. Если не удалить этот слой, волочильные волоки выходят из строя. Заводы очищают поверхность травлением в кислотах или дробеструйной обработкой. Оба метода требуют дополнительного времени и денег.
В дешёвой намотке витки часто запутываются. Операторы называют это явление «бородой» или «петухом». Распутывание такого узла останавливает линию на 15-20 минут.
У катанки без дополнительной термической обработки твердость внутри одной намотки может различаться. Причина заключается в том, что охлаждение витков после прокатного стана происходит неравномерно. Наружные витки остывают быстрее внутренних. Эта разница приводит к обрывам при высокоскоростном волочении.
Сварка концов соседних бухт также создаёт зону с измененной твердостью. Профессионалы знают, что даже идеальная бухта способна порвать оснастку из-за внутреннего градиента свойств.
Нормализованная продукция имеет стабильные характеристики по всей длине мотка. Для ответственных производств эта разница в цене себя оправдывает. Это выгодный вариант для крупных металлургических комбинатов.
Ошибка при выборе обернется проблемами при резке или штамповке. Этот чек-лист поможет вам выявить некачественный материал еще на складе.
Продукция должна соответствовать строгим критериям качества. Попросите паспорт. Найдите в нем раздел «Химический состав». Сера и фосфор придают металлу хрупкость. Доля каждого из этих элементов не должна превышать 0,04 %. При более высоких показателях пластичность упадет.
Качественная бухта выглядит аккуратно и имеет ровные витки. Торчащие концы при размотке травмируют руки и запутывают витки. Проверьте поверхность на следы ржавчины. Коррозия снижает прочность.
Стандартная упаковка весит от 500 кг. Если вам предлагают по 100 кг, то уточните причину. Это признак нестандартной намотки.
Посмотрите на способ обвязывания. Надежнее всего — фиксация тонкой металлической лентой. Она жестко держит форму, исключает спутывание прутков.
Спросите у продавца о происхождении товара, регионе. Продукция из СНГ и из Китая отличается геометрией. Вместо правильного круга вы можете получить сплюснутый профиль.
Всё, что нужно знать о том как мы работаем: что продаем и как поставляем
Вы связываетесь с нами, называете нужные позиции, и ваш бизнес приобретает металл без задержек. Условия понятны и честны для любой из сторон. После согласования заказа вы сразу получаете счет на оплату.
Остались вопросы? Просто позвоните в нашу информационную службу или оставьте заявку на сайте. Поможем подобрать металлопрокат под ваши задачи.
Помимо катанки вы можете купить квадрат, валы, листовой прокат, полосу, трубу, профнастил, шпунт Ларсена и ЖБИ. Всегда в наличии листы из теплоустойчивой стали марок 12Х1МФ и 12ХМ.
Для производства труб применяют непрерывнолитую или катаную трубную заготовку либо широкую горячекатаную полосу — штрипс.
Для изготовления сварных труб полосу сворачивают в цилиндр и сваривают соответствующим швом для сварных труб.
Бесшовные трубы делают по другому. Цельные горячекатаные или холоднодеформированные заготовки прокатывают на трубопрокатных станах.
