Стальной трос представляет собой сложное инженерное изделие, которое используется человеком уже почти два столетия. Без него невозможно представить подъем стрелы башенного крана, лифта, буксировку морского судна или функционирование глубоководной шахты.
Стальной трос имеет десятки критических параметров. Неправильный выбор конструкции, стали или сердечника может привести к быстрому износу, аварии и даже трагедии на производстве.
В этой статье мы разберем, из чего изготовлен трос, на что влияет материал сердечника и какой канат купить под конкретную задачу.
Стальной трос изготавливают из проволоки. Ее переплетают между собой, навивают вокруг центрального стержня. Такая слоистая структура обеспечивает готовому канату прочность.

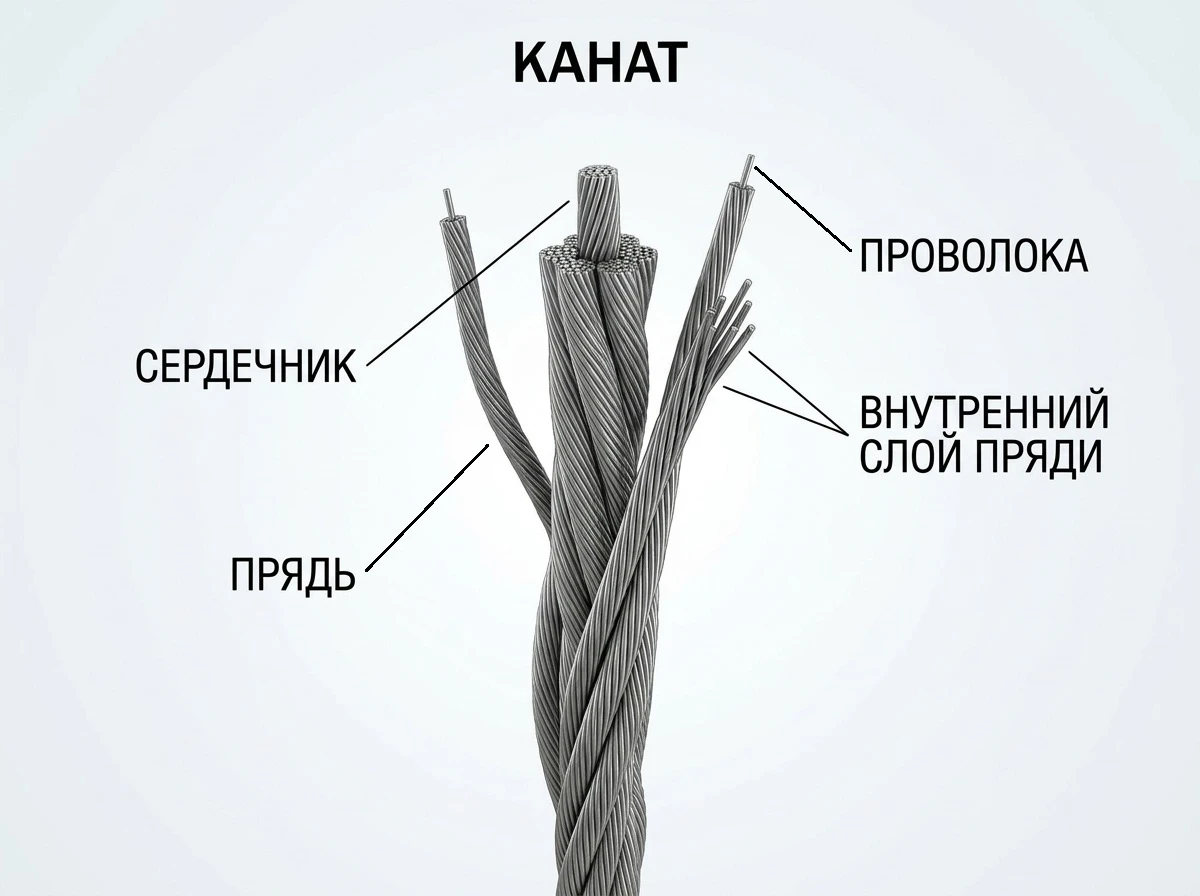

Устройство каната имеет чёткую иерархию. На нижнем уровне находится проволока диаметром от 0,15 до 5 мм. Из нее формируют пучки, свитые по спирали. Их накладывают на сердечник. Он предотвращает продавливание и деформацию, влияет на гибкость каната, его долговечность и область применения.
Эксплуатационные характеристики троса напрямую зависят от его сердцевины. Особенности каждого типа сердечника определяют его сферу использования:
Собирается из натуральных волокон — сизаля, пеньки или хлопка. В современных версиях допускается замена на синтетику, например полипропилен. Такая основа даёт канату мягкость и способность легко перегибаться.
Пропитка смазывающим составом защищает от ржавчины и уменьшает трение между прядками. Подобные тросы массово ставят на грузоподъемные машины и строительные лебедки. Но они плохо переносят длительное пребывание на улице, прямое солнце и сильный нагрев — волокна гниют, а защитная пропитка со временем вымывается осадками.
Цельный стальной канат меньшего диаметра, вложенный в центр. Преимущества — высокая грузоподъемность и устойчивость к радиальным сжатиям. Придает изделию повышенную жесткость и устойчивость к деформации при сжатии.
Данный тип рекомендуют для горячих цехов, горных выработок и крановых установок, работающих с предельными весами, — органика там выходит из строя за считанные смены. Конструкция сохраняет исходную форму и держит нагрузку без заметного снижения ресурса.
Умеренно гибок, не боится влаги, масел и слабых кислот. Его стоит выбирать для средних по агрессивности сред, где натуральные волокна ненадежны, а стальной сердечник излишне дорог и слишком тяжёл для конкретной задачи.
Производители группируют стальные тросы по нескольким критериям, каждый из которых прямо влияет на пригодность каната к той или иной работе.

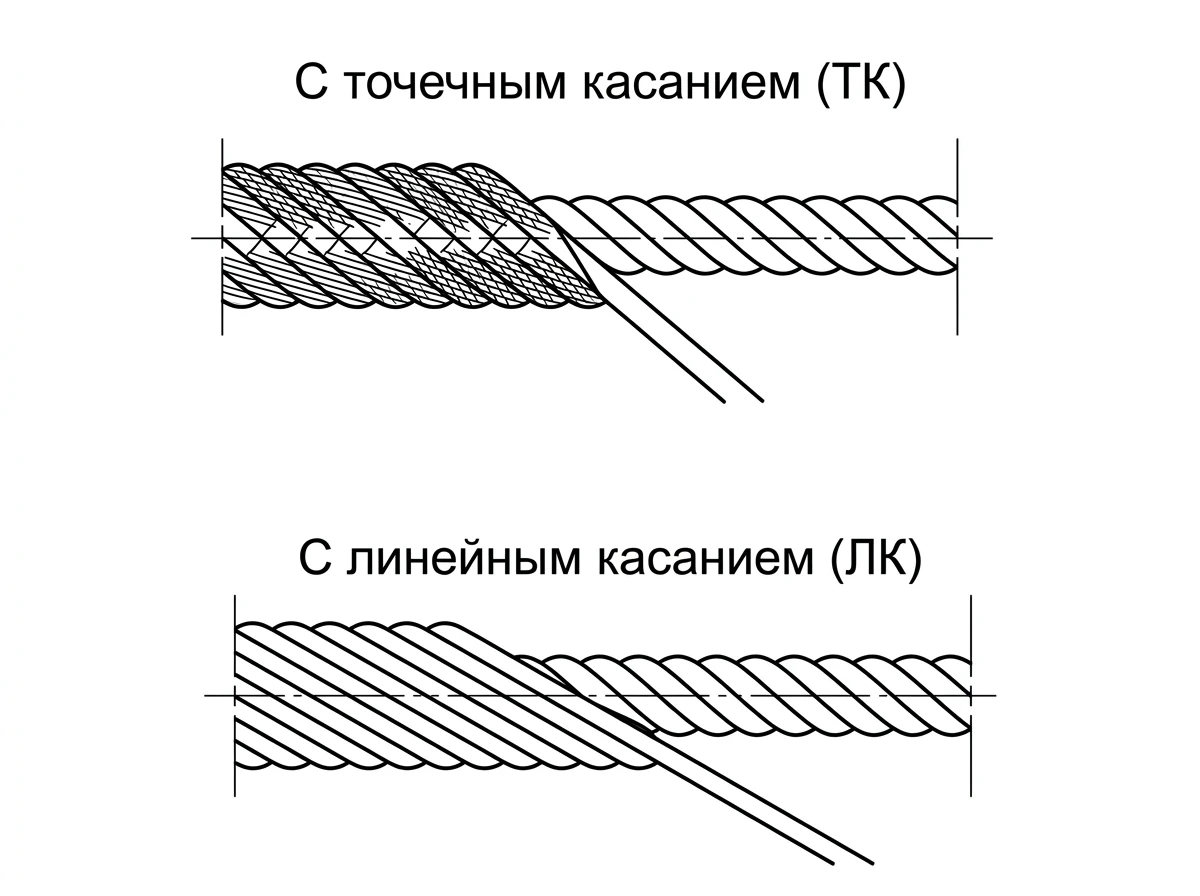

То, как стальной канат ведёт себя под растяжением, напрямую связано со способом соприкосновения проволочных витков. Эти канаты отличаются друг от друга типом контакта проволок:
Нити пересекаются только в отдельных точках. Производство дешево и технологично, но в местах пересечений возникают очаги перенапряжения, провоцирующие активное трение. Трос становится тугим, а его ресурс сокращается.
Проволочки уложены параллельно и касаются друг друга непрерывными линиями по всей длине. Рабочая зона расширяется, давление падает, истирание тормозится. Срок службы таких образцов на 30–40 % дольше, чем у ТК. Семейство делится на три подвида:
Комбинированный формат, вобравший признаки обоих базовых вариантов. Его заказывают для нестандартных задач, где нужна золотая середина между жесткостью, живучестью и сопротивлением истиранию.
Существует три ступени сложности сборки.
Одинарная — второе имя «спираль». Все проволочки скручены за один приём вокруг центральной оси. Канат выходит малоподвижным — его ставят на неподвижные пролёты, например на воздушные линии электропередачи.
Двойная свивка — самый массовый формат. Сначала нити собирают в пряди, затем их сводят в единый трос. Именно такие экземпляры работают в подъемных кранах, строительных лебедках и лифтах.
Тройная свивка — сырьем служат готовые канатики двойного кручения, называемые стренгами. Из них монтируют толстые, податливые изделия, идущие на тяговые тросы канатных дорог и фуникулеров.

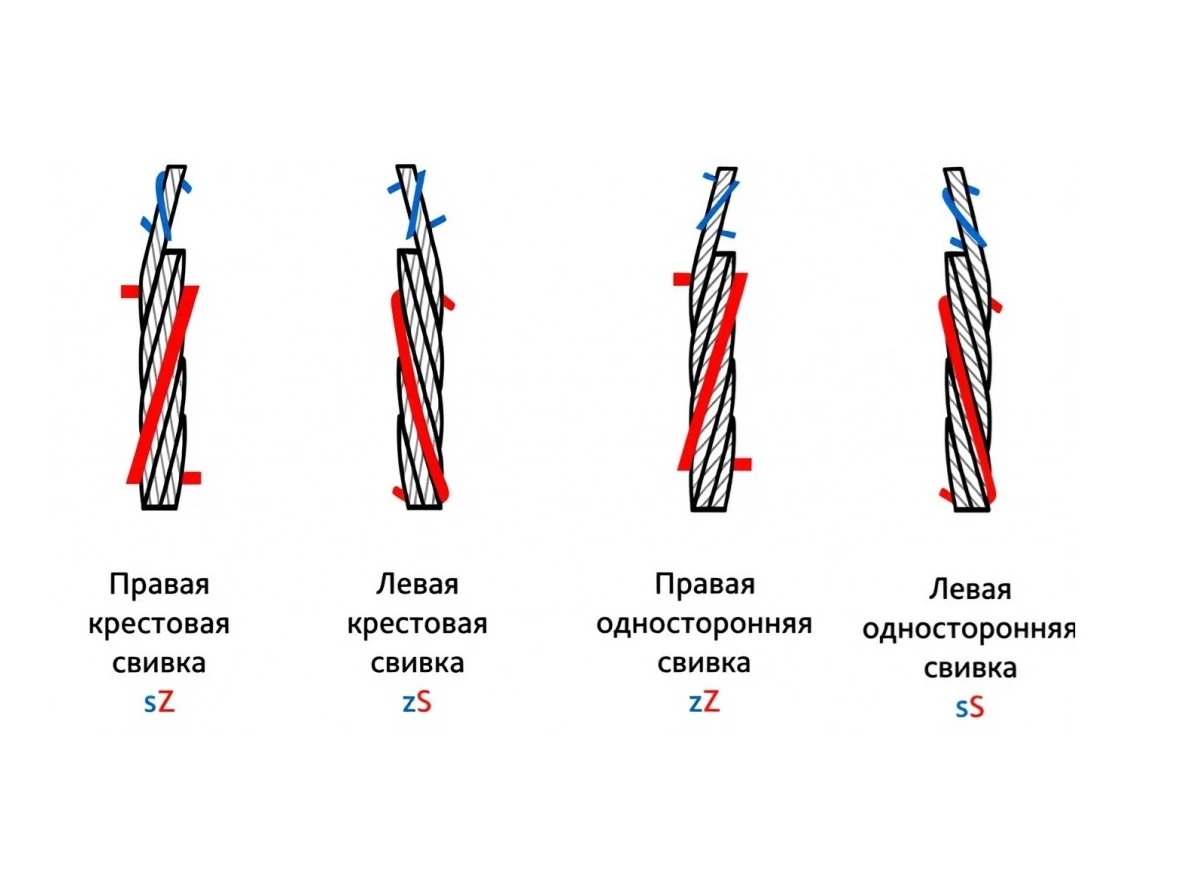

Эта характеристика отвечает за то, как ориентированы витки внутри прядки и прядки вокруг оси. Он влияет на удобство ручного захвата, реакцию на рывки и склонность к саморазвинчиванию.
Базовых видов два. Правое закручивает детали по часовой стрелке, левое — против. В продаже преобладают первые. Визуальный ориентир: если наружные канавки уходят слева снизу направо вверх, это правый ход.
Углубленная классификация смотрит на согласованность укладки проволок и прядей. Здесь три способа.
Совпадающая схема — все завивки вращаются одинаково. Канат получается эластичным и выносливым к изгибам. Минус: при ослаблении усилия его тянет раскрутиться, торцы надо жёстко стопорить. Такая конструкция хороша для стационарных оттяжек и вантовых ферм.
Встречная схема — завивки разнонаправлены. Это исключает самовольное развитие, геометрия держится жестко. Поэтому данный тип стал стандартом для крановой техники, подъемников и такелажной оснастки.
Чередующаяся схема — внутри каната соседствуют пряди, скрученные вправо и влево. При натяжении такой трос почти не вращается — незаменимое качество для высокоскоростных лебедок и много роликовых подвесок.
Для кодирования служат латинские литеры:
В двухбуквенном шифре первая позиция отводится под ход прядей, вторая — под ход проволок внутри пряди:
Для чередующихся исполнений единого буквенного кода нет — их распознают по тому, что пряди с разными знаками чередуются по кругу.
Для больших пролетов и неподвижных подвесок следует брать совпадающий тип — он мягче реагирует на ветер и лучше глушит колебания.
Для подвижных систем с частыми стартами и остановками правильнее взять встречный или чередующийся вариант — они сохраняют форму и не дают опасных вращений. Подбор по этому принципу увеличивает межремонтный интервал и исключает внезапные разрушения.
Ржавчина постепенно разрушает любой стальной трос и снижает его несущую способность. Производители предлагают несколько способов предохранения.
Самый простой способ — пропитка каната специальными составами, например «Торсиол-35» или «Торсиол-55». Такая обработка отталкивает водяные капли и уменьшает трение между жилами.
Оцинкованные стальные тросы различают по плотности цинкового слоя, и этот показатель становится главным ориентиром при подборе.
Для обычной атмосферы подходит категория С со средней плотностью не менее 80 граммов на квадратный метр. При повышенной влажности применяют кат. Ж с плотностью от 110 г/м².
В агрессивных жидкостях используют кат. ОЖ с плотностью цинка до 205 г/м². На самом канате всегда присутствует обозначение, указывающее на принадлежность к одной из этих групп.
Когда внешняя среда слишком агрессивна для оцинковки, переходят на нержавейку. В этом случае устойчивость к ржавлению заложена в самом материале за счет легирующих добавок.
Чаще всего встречаются А2 и А4. Первая содержит хром и никель и противостоит пресной, атмосферной воде. Вторая, с добавлением молибдена, выдерживает воздействие соленой воды, щелочей и кислот.
Существует и отдельный класс — канаты с полимерной оболочкой. Поверх оцинкованной или нержавеющей основы наносят слой ПВХ, нейлона или полиуретана. Он значительно уменьшает прямое взаимодействие каната с внешней средой, защищая не только от ржавления, но и от механических повреждений.
Стальные каната в полимерной оболочке особенно устойчивы к резким перепадам температур, повышенной влажности и интенсивному солнечному излучению.
Окончательное решение принимают с учетом внешних обстоятельств и предполагаемого периода использования. Экономия на защите в тяжёлых условиях эксплуатации часто приводит к быстрому выходу троса из строя и неоправданным расходам на его замену.
Содержание цинка или легирующих добавок всегда указано в документации, и эту информацию стоит изучить до покупки. Защищенный канат обладает высокой стойкостью и не порвется в ответственный момент.
Для изготолвения жил стального каната берут углеродистую качественную или легированную сталь.
Исходный материал — катанка марок 35, 40, 45, 50, 55, 60, 65, 70, 75, 80 и 85. Чем выше номер, тем больше углерода содержит сплав, а значит, выше твердость готового каната. Однако с ростом углерода пластичность падает.
Для использования в агрессивных средах, при взаимодействии с влагой, кислотами или щелочами, берут канаты из нержавеющих кислотостойких сплавов. В отличие от углеродистых, они содержат легирующие добавки — хром, никель или молибден, которые обеспечивают стойкость к ржавлению без дополнительного покрытия.
Предел прочности при растяжении, обозначаемый как σв, служит главным показателем надежности. Бывает от 1370 до 2160 Н/мм², что соответствует 1370–2160 МПа. Именно от этого значения зависит разрывное усилие троса в целом. Чем выше предел прочности, тем большую массу груза выдерживает канат.
В стандартах канаты разделяют по механическим качествам на маркировочные группы. Высшая категория ВК и категория В предъявляют наиболее строгие требования к однородности материала.

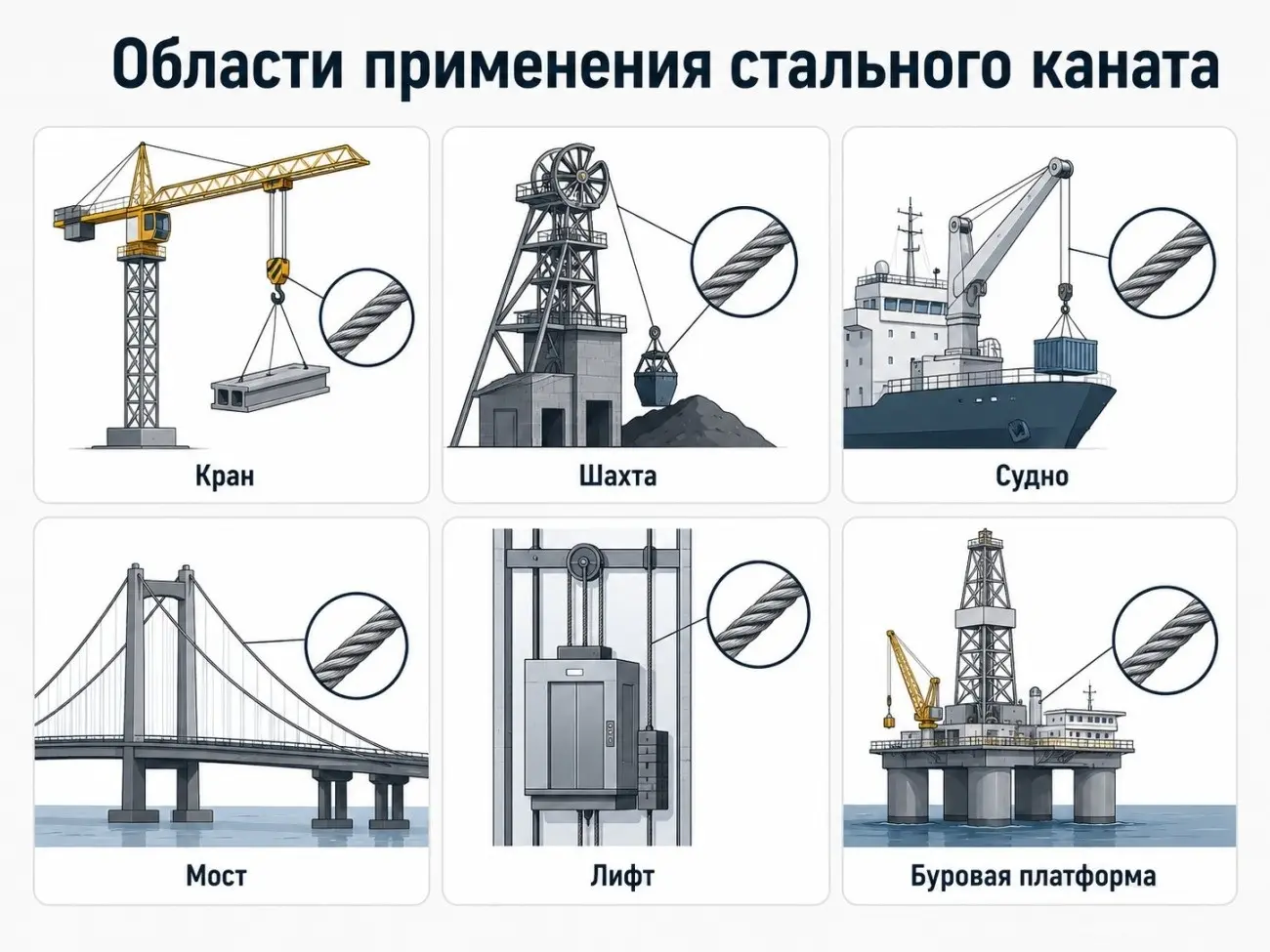

Каждая отрасль предъявляет свои требования. Стальные канаты широко применяются в самых разных областях промышленности и строительства. Сделать правильный выбор поможет понимание условий работы:
Для промышленных оборудования, кранов, талей, буксировочных лебедок и экскаваторов предпочтительны надежные тросы двойного кручения. Типовые конфигурации — 6×19 и 6×36 — комплектуются стальной сердцевиной. Такое решение гарантирует надёжность при послойной укладке на барабан и сопротивляемость сдавливанию от верхних витков.
Здесь ценятся гибкие канаты, выдерживающие многократные перегибы на шкивах малого радиуса. Восьмипрядные образцы с маркировкой 8х19 отвечают этим условиям. Сердечник бывает органическим, стальным либо смешанного типа.
При малых скоростях и скромных массах достаточно натуральной основы — она придаёт мягкость. Для скоростных систем и тяжёлых кабин предпочтительнее металлический вариант — он продлевает ресурс и сохраняет геометрию.
Главный враг здесь — соленая вода. Поэтому швартовные и буксирные линии производят из канатов с цинковым покрытием. Цинк предохраняет сталь от окисления и атмосферной влаги, заметно увеличивая период эксплуатации каната в доке и в открытом море.
Для рудничных подъемников и канатных переправ требуются особо прочные тросы, как правило с металлической сердцевиной.
Многопрядные схемы вроде 18х7 обладают пониженной склонностью к вращению — это качество критично при спуске на километровые глубины, так как предотвращает раскручивание груза. Наряду с ними востребованы и более простые сочетания — 6х19 либо 8х36 — для вспомогательных узлов.
На стройках канаты нужны для вантовых растяжек, подвесных платформ и страховочных связей. С помощью стальных тросов выполняют строповку, буксировку машин и мелкие такелажные операции.
Условное обозначение каната содержит все ключевые сведения о его свойствах. В него входят диаметр, конструкция, тип сердечника, вид стали и другие.
К примеру, запись 6х19+ОС — двойной канат с органическим сердечником, состоящий из шести пучков по 19 проволок в каждой. Для полной идентификации добавляют тип свивки прядей — ЛК-О или ЛК-Р.
При подборе каната учитывают несколько ключевых критериев. Главный параметр — разрывное усилие, которое определяет допустимую нагрузку. Также обращают внимание на гибкость, устойчивость к истиранию, состояние поверхности. Совокупность этих факторов определяет пригодность троса для конкретного механизма.
Состояние каната требует регулярного контроля. Основные причины разрушения — истирание проволок при изгибе, коррозия и механические повреждения. Смазка не только защищает канат от коррозии, но и снижает трение между элементами.
Канаты с линейным касанием проволок долговечнее. У них больше площадь взаимодействия между элементами, износ происходит медленнее.
Стальной канат устроен сложно. Каждый его элемент отвечает за прочность. Неверно подобранный трос быстро теряет рабочие свойства, что чревато обрывами, остановкой техники и прямой угрозой для персонала.
При покупке каната обращайте внимание не только на размер, вес груза, но и на наличие защиты. Упрощенные дешёвые модели менее стойки и хуже переносят механические воздействия.
До заказа сверьте технические параметры каната с задачами механизма. Для серьезных операций привлекайте профильных инженеров и изучайте сертификаты — они подтверждают соответствие нормативам. Регулярно осматривайте трос. Так вы вовремя заметите дефекты и избежите аварии.
Канаты различаются по толщине и сечению, а по числу прядей делятся на гибкие и жесткие. Образцы с влагозащитой считаются более прочными. Степень защиты от коррозии выбирают в зависимости от условий эксплуатации: предстоит ли тросу работать в помещении или под открытым небом.
Правильный подбор каната по диаметру и сечению — основа безопасности. Масса груза и характер его перемещений подскажут, какой именно трос потребуется. При интенсивном режиме работы техника испытывает повышенные нагрузки, поэтому запас прочности каната лучше определить заранее — это позволяет избежать аварийных ситуаций.
Разобраться в назначении каната помогает сертификат. В нём зафиксированы рабочая нагрузка, предел прочности и допустимый предельный износ.
